Веб-интерфейс АРМ инженера
АРМ инженера используется для первичной настройки и обслуживания детекторов на объектах. Для корректной работы детектора необходимо задать направление детектирования, точные настройки расположения детектора относительно дороги, полосы движения и зоны подсчёта — это позволяет детектору правильно интерпретировать регистрируемые данные.
АРМ инженера позволяет вычитать, настроить и отправить параметры детектора с помощью графического интерфейса.
Веб-интерфейс АРМ инженера состоит из:
- Графический интерфейс
- Информационная панель
- Боковое меню
- Блок мониторинга данных
- Лента времени
- Плеер дорожной ситуации
Графический интерфейс

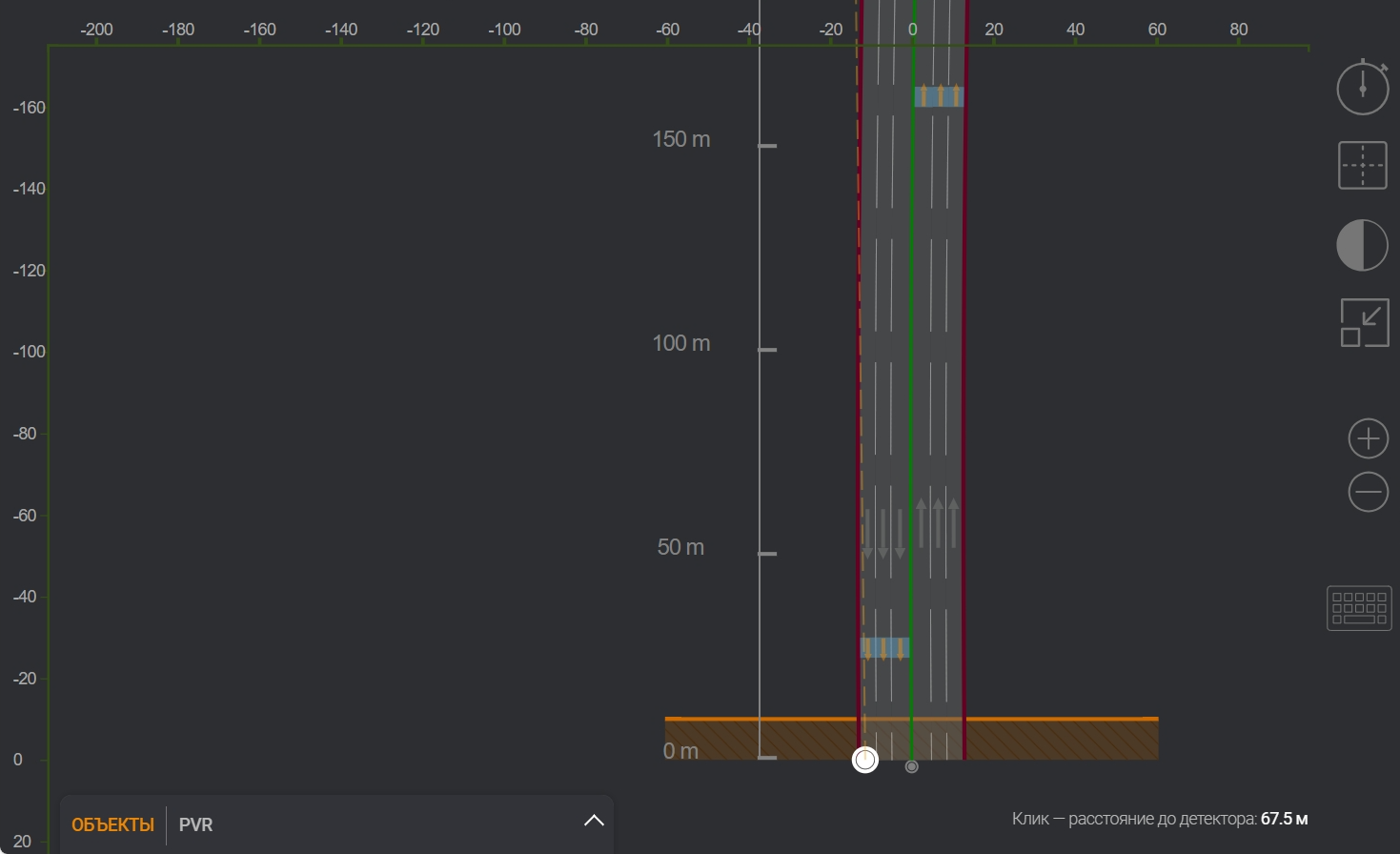

Графический интерфейс представлен в виде схематического изображения дороги на координатной плоскости, отображающей настройки детектора, полосы движения и зоны подсчёта с указанием направлений.

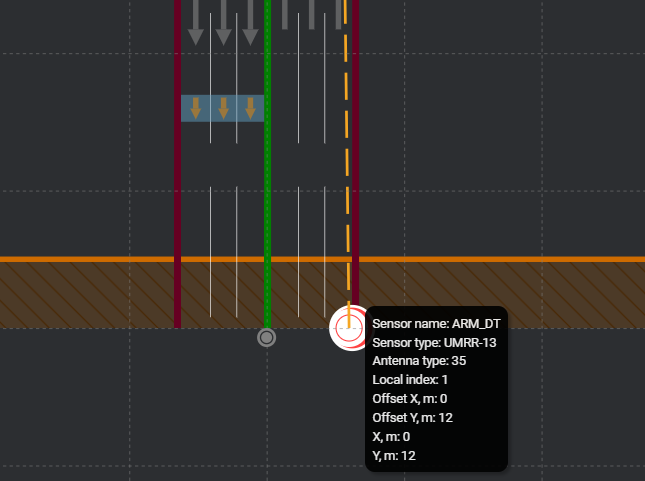

При наведении на точку, визуализирующую детектор — появляется информация о детекторе (название и тип детектора, тип антенны и др.)
При перетаскивании точки, визуализирующую детектор, изменяется значение горизонтального смещения.

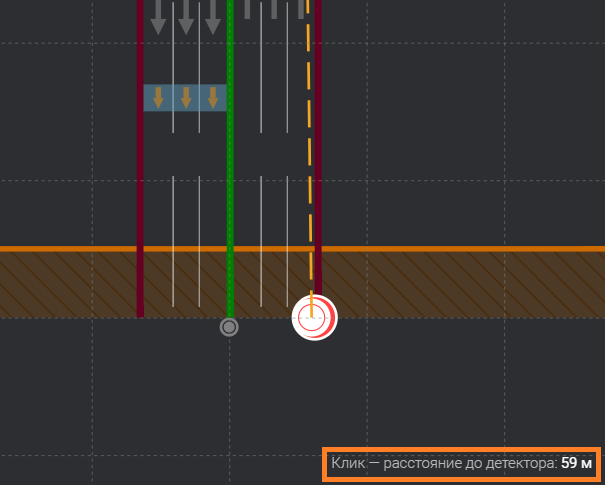

Клик правой кнопкой мыши на дорогу — показывает в правом нижнем углу расстояние от выбранной точки до детектора. Кликом на надпись можно её скрыть.

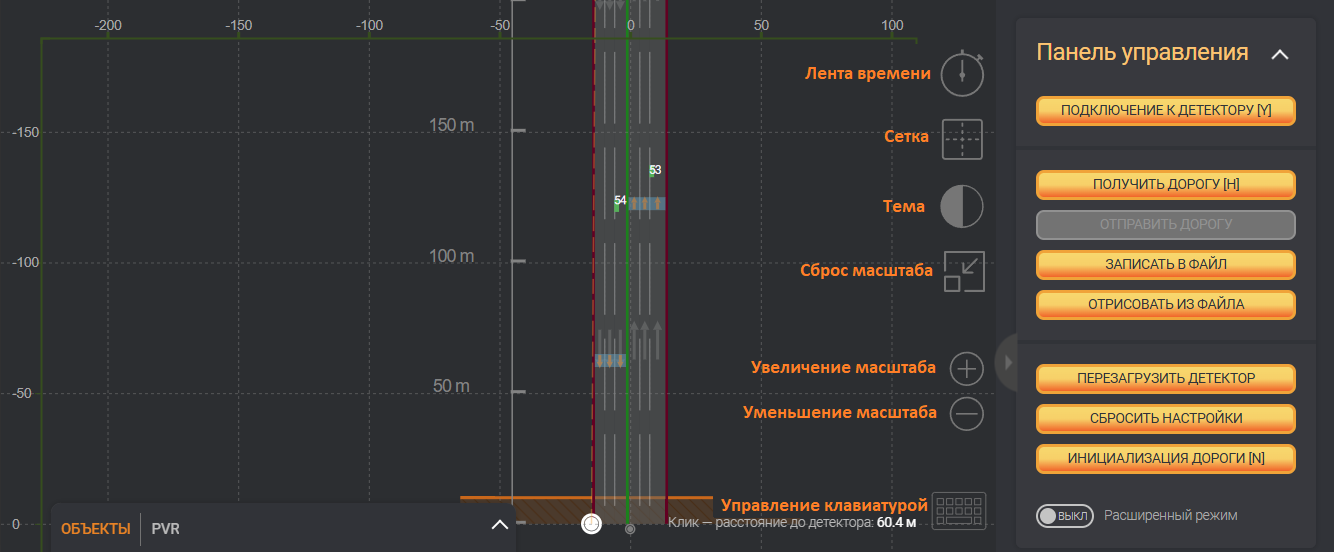

В графическом присутствуют следующие кнопки:
Кнопка
Лента времениКнопка

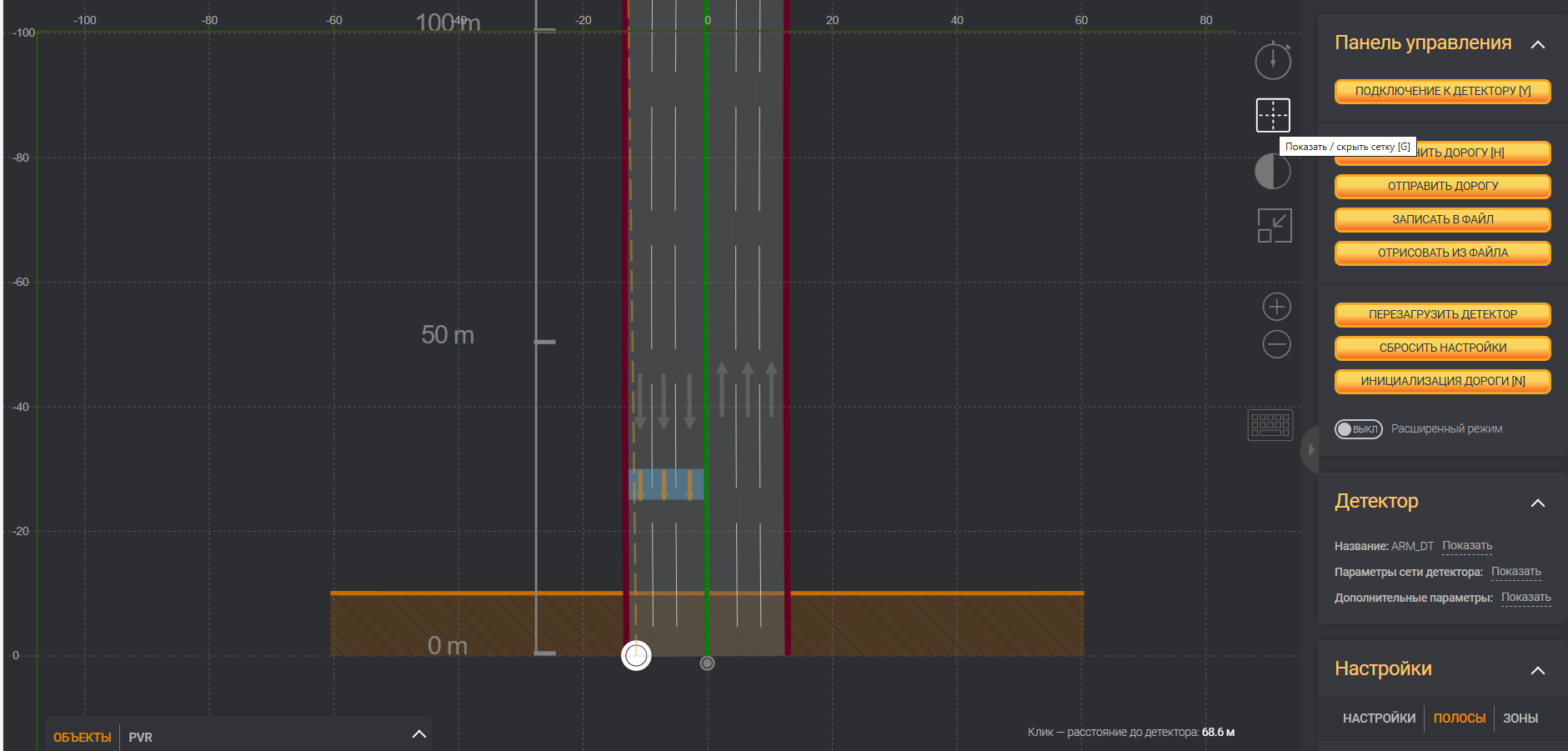

Показать/скрыть сетку— позволяет отобразить/скрыть сетку в графическом интерфейсеКнопка
Светлая/темная тема— позволяет сменить тему графического интерфейсаКнопка
Сбросить масштаб— сбрасывает масштаб до исходного состоянияКнопки
+и-— позволяют увеличивать/уменьшать масштаб графического интерфейсаКнопка
Управление клавиатурой— отображает окно с горячими клавишами

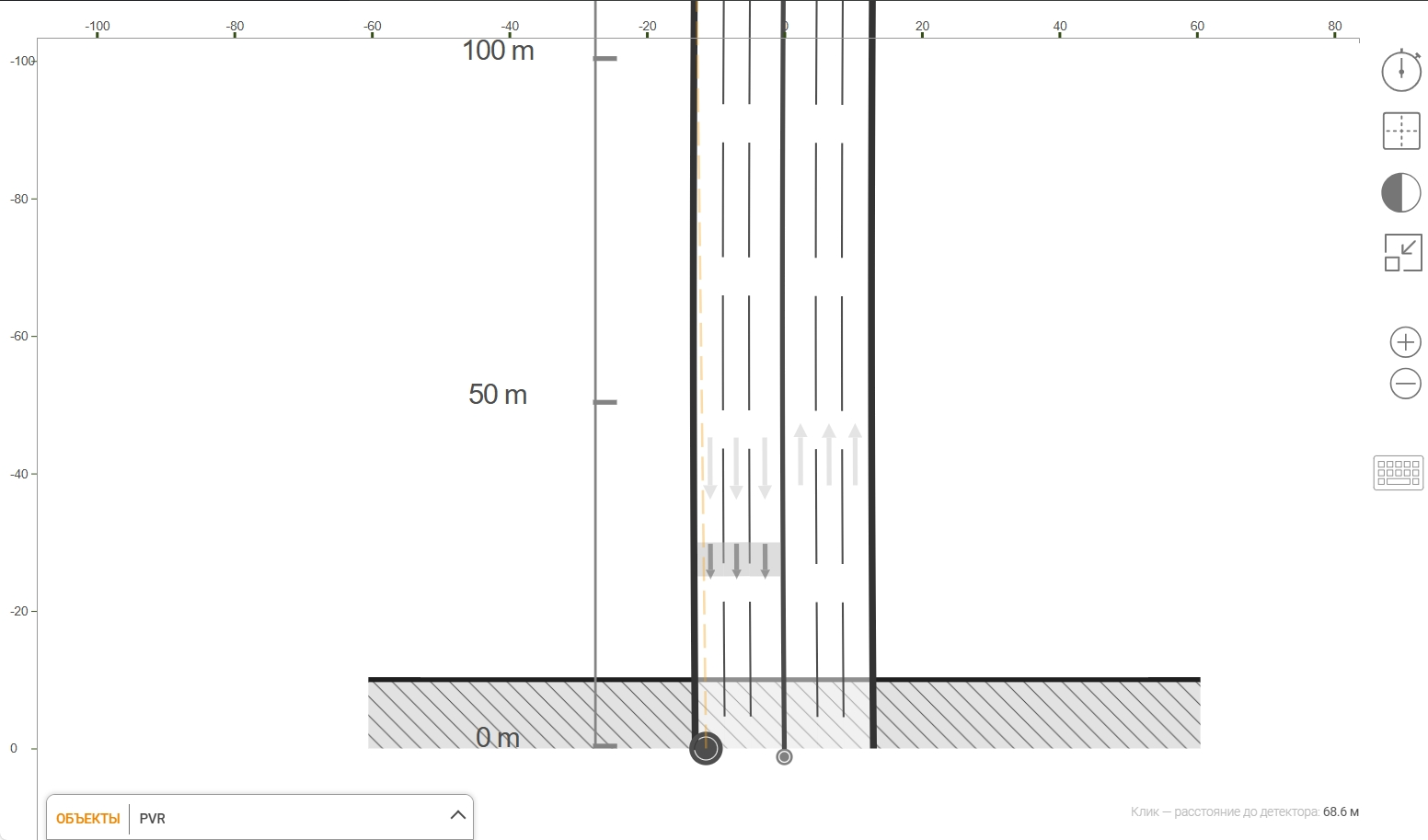

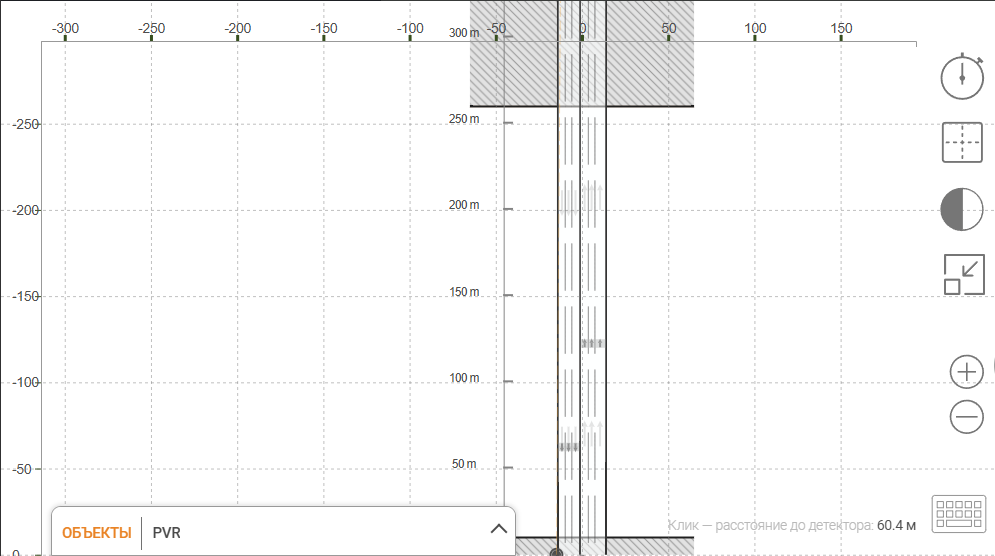

При необходимости можно сменить тему веб-интерфейса на светлую. Это улучшит читаемость экрана при ярком солнечном освещении.

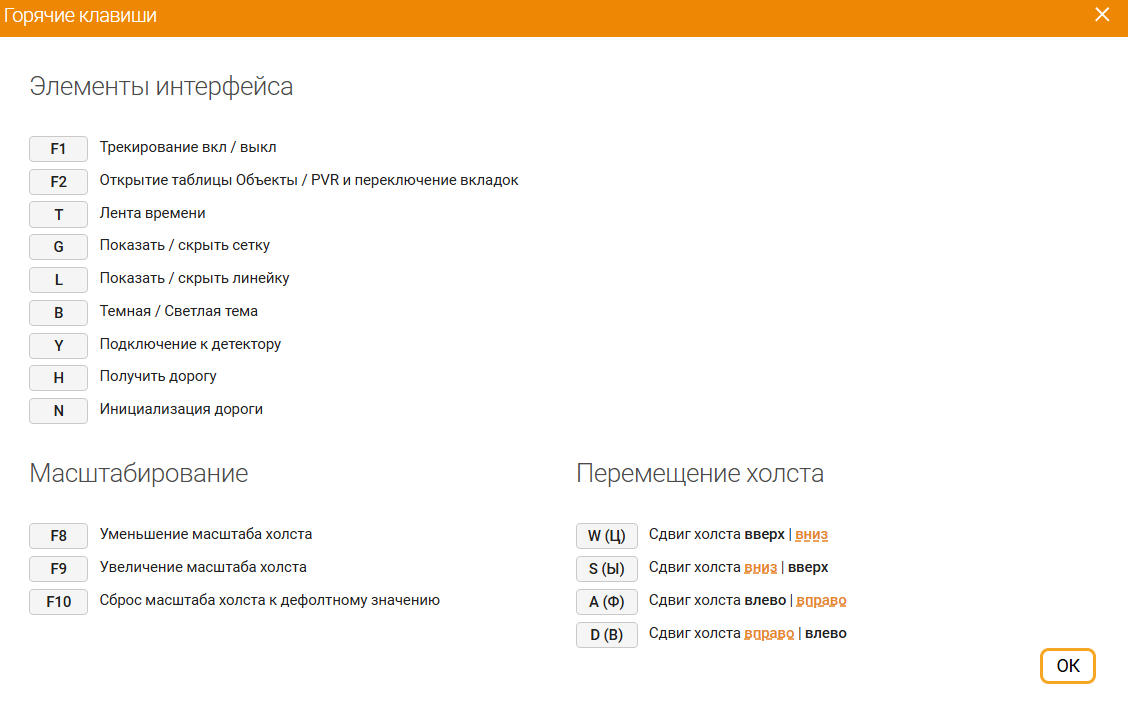

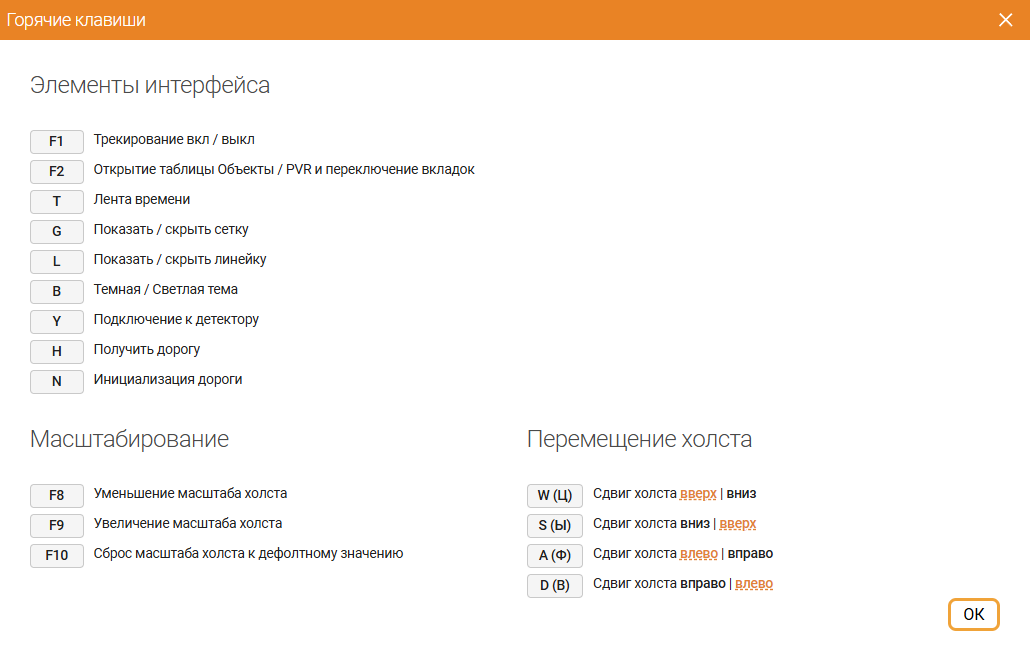

Для быстрого управления некоторые функции доступны по горячим клавишам.
Все клавиши работают независимо от текущей раскладки клавиатуры (в том числе в русской)
Перемещение холста по клавишам W (Ц), S (Ы), A (Ф) и D (В) относительно дороги зависит от выбранной комбинации.
Оранжевый цвет — доступный вариант.
Чёрный, жирным шрифтом — текущий выбор.
Информационная панель
В верхней части веб-интерфейса АРМ инженера расположена информационная панель. В панели отображается версия библиотеки адаптера, а также информация о детекторе: тип антенны, прошивка и IP-адрес.
Параметры информационной панели
| Параметр | Описание |
|---|---|
| Адаптер | Статус и версия библиотеки адаптера: - зелёный – данные приходят с адаптера - красный – адаптер не запущен |
| Детектор | Статус, тип антенны, версия прошивки и IP-адрес детектора: - зеленый – детектор подключён - красный – нет связи с детектором |
| Переключатель | Переключатель режима трекирования |
Чек-бокс Показывать ID | Чек-бокс включения отображения Системой ID-номеров объектов. По умолчанию включён |
| Индикация занятости | Чек-бокс для переключения зон в режим обнаружения в них ТС |
| Кнопка "Вкл. запись" | Кнопка включения записи треков объектов в файл или кнопка остановки записи. |
| Плеер дорожной ситуации | Отображается в режиме воспроизведения записи трека из файла. Кнопки управления воспроизведением. |
Боковое меню

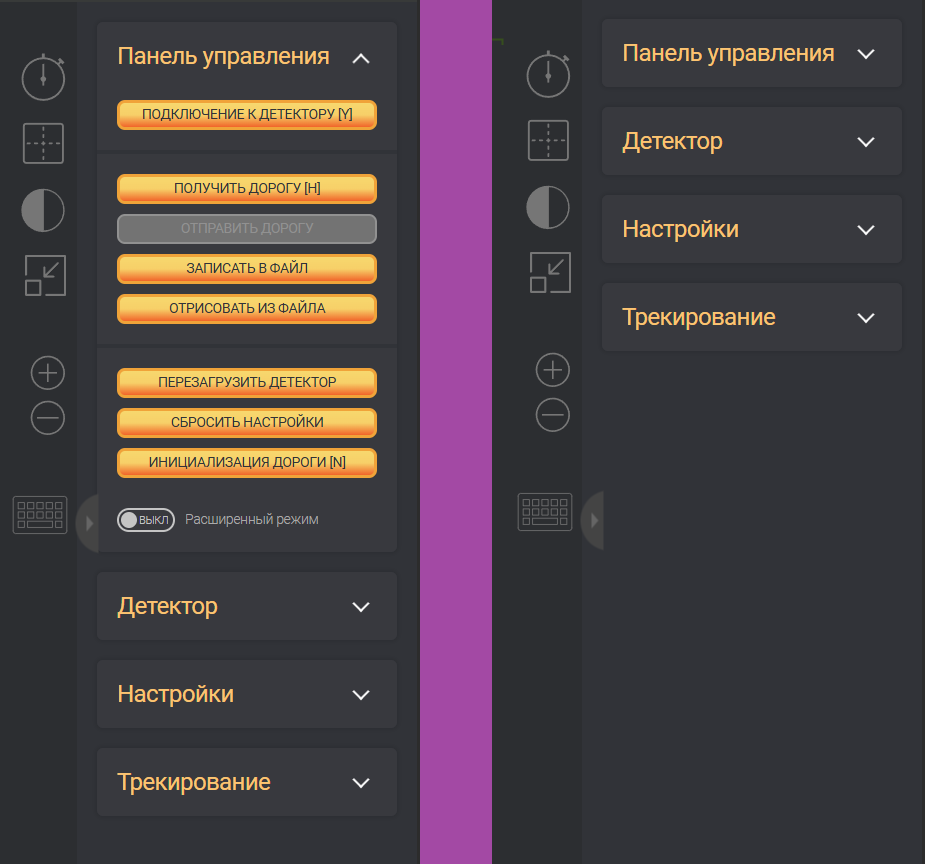

Справа расположено боковое меню, которое состоит из Панели управления и блоков управления Детектор, Настройки и Трекирование, каждый из которых можно свернуть. При необходимости можно свернуть боковое меню.

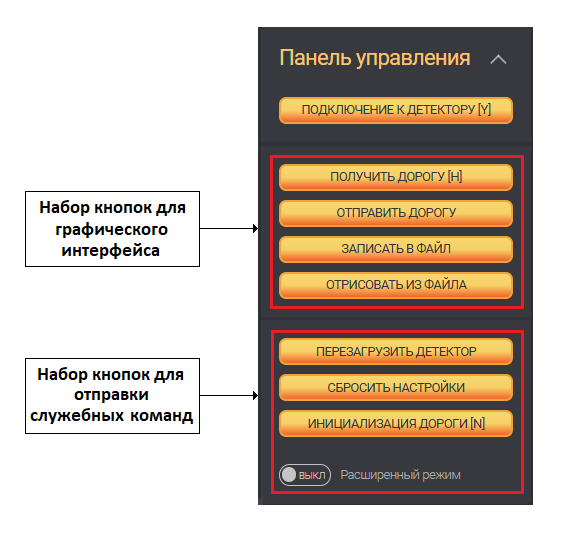

Панель управления
Параметры Панели управления
| Параметр | Описание |
|---|---|
| Подключение к детектору | Вызов модального окна подключения к детектору |
| Получить дорогу | Получение настроек и дороги с детектора и отрисовка её в графическом интерфейсе |
| Отправить дорогу | Отправка настроек и дороги в детектор |
| Записать в файл | Запись отрисованных настроек и дороги в конфигурационный файл |
| Отрисовать из файла | Отрисовка дороги из конфигурационного файла Если в файле сохранены треки объектов, можно воспроизвести траектории их движения. |
| Перезагрузить детектор | Перезагрузка детектора |
| Сбросить настройки | Сброс детектора к заводским настройкам |
| Инициализация дороги | Принудительное выставление базовой точки в начало координатной плоскости (в ноль) |
| Расширенный режим | Включение режима работы детектора, при котором отображаются сырые цели в области детектирования |
- Отправить дорогу — используется, только если дорога полностью настроена
- Сбросить настройки — кнопка не сбрасывает сетевые настройки детектора

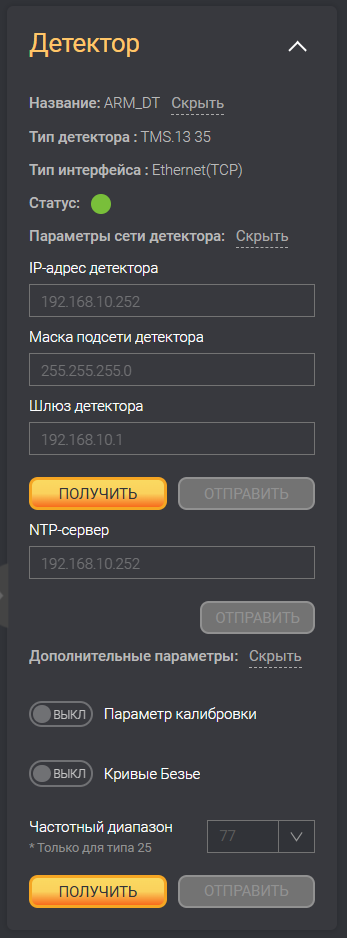

Блок управления Детектор
Блок управления Детектор в боковой панели представлен в виде сворачиваемых вкладок Название, Параметры сети детектора и Дополнительные параметры
Блок управления Детектор
| Параметр | Описание |
|---|---|
| Название | Отображение название детектора в Системе |
| Тип детектора | Отображение типа и версии антенны детектора |
| Тип интерфейса | Отображение типа подключения к детектору |
| Статус детектора | Статус работы детектора: - зеленый – детектор подключён, - красный – нет связи с детектором |
| Параметры сети детектора | |
| IP-адрес детектора | IP-адрес детектора |
| Маска подсети детектора | Значение маски подсети для определения по IP-адресу адреса подсети и адресу узла подсети детектора |
| Шлюз детектора | Адрес шлюза детектора, обеспечивает пересылку информации между различными IP-подсетями |
| NTP-сервер | Сервер для синхронизации времени детектора с местным временем |
| Дополнительные параметры | |
| Параметр калибровки | Переключатель, отвечающий за калибровку между платой с DSP и антенной |
| Кривые Безье | Переключатель, отвечающий за поддержку дороги с изгибом |
| Частотный диапазон2 | Изменение частотного диапазона детектора. Доступные значения параметра: 77 и 80 |
- Получение дополнительных параметров невозможно на некоторых прошивках, таких как
2.1.1и3.0.0(для TMS.13 T-25 и TMS.13 T-25K). - Для TMS.13 T-35 и TMS.13 T-35K недоступен параметр
Частотный диапозон
Блок управления Настройки
Блок предназначен для изменения настроек, полос движения и зон подсчёта:
Блок управления Трекирование
Блок предназначен для включения режимов Трекирование и Трассировка.
Параметры блока Трекирование
| Параметр | Описание |
|---|---|
| Трекирование | Переключатель режима Трекирование. Также доступно включение и выключение клавишей F1 |
Чек-бокс Показывать ID | Чек-бокс включения отображения Системой ID-номеров объектов. По умолчанию включён |
Чек-бокс Индикация занятости | Чек-бокс для переключения зон в режим обнаружения в них ТС |
Кнопка Вкл./Выкл. запись / плеер | Кнопка включения выключения записи трека или кнопки управления воспроизведением записанных треков объектов |
| Трассировка | Переключатель режима Трассировка |
Возможность включения режима Трассировка появляется только после включения Трекирование.
Блок мониторинга данных
Блок мониторинга данных представляет собой таблицу, в которой в реальном времени отображаются данные об объектах на дороге и проездах через зоны подсчёта.
Таблица будет заполняться данными при включении Трекирование.
Блок мониторинга данных состоит из двух вкладок Объекты и PVR. Вкладки также можно переключать с помощью клавиши F2.
Вкладка Объекты
| Параметр | Описание |
|---|---|
| # | ID-номер, присвоенный объекту Системой |
| Х, м | Положение объекта на полотне по оси X |
| Y, м | Положение объекта на полотне по оси Y |
| Скорость, км/ч | Скорость объекта |
| Полоса | Полоса, по которой движется объект |
| Фильтр по полосе | Фильтрация объектов по выбранной в фильтре полосе или полосам |
| Длина, м | Длина объекта |
| Фильтр по длине | Фильтрация объектов по длине (от и до) |
В поля От, м и До, м можно ввести значения от 0 м до 45 м

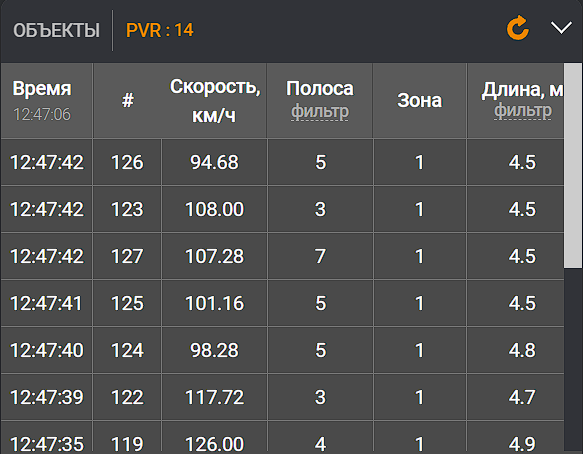

Вкладка PVR
| Параметр | Описание |
|---|---|
| PVR | Количество проездов через зоны подсчёта, собранные детектором, за выбранную единицу времени |
| Кнопка сброса | Кнопка сброса всех записанных проездов |
| Время | Время фиксации проезда |
| # | ID-номер, присвоенный объекту Системой |
| Скорость, км/ч | Скорость объекта в момент пересечения зоны подсчёта |
| Полоса | Номер полосы, в которой зафиксирован проезд |
| Фильтр по полосе | Фильтрация зарегистрированных проездов по выбранной полосе или полосам |
| Зона | Порядковый номер зоны на полосе |
| Длина, м | Длина объекта, зарегистрированного Системой |
| Фильтр по длине | Фильтрация объектов по длине (от и до) |
Под заголовком Время указано время первого проезда, зафиксировано с начала момента включения режима Трекирование
В поля От, м и До, м можно ввести значения от 0 м до 45 м

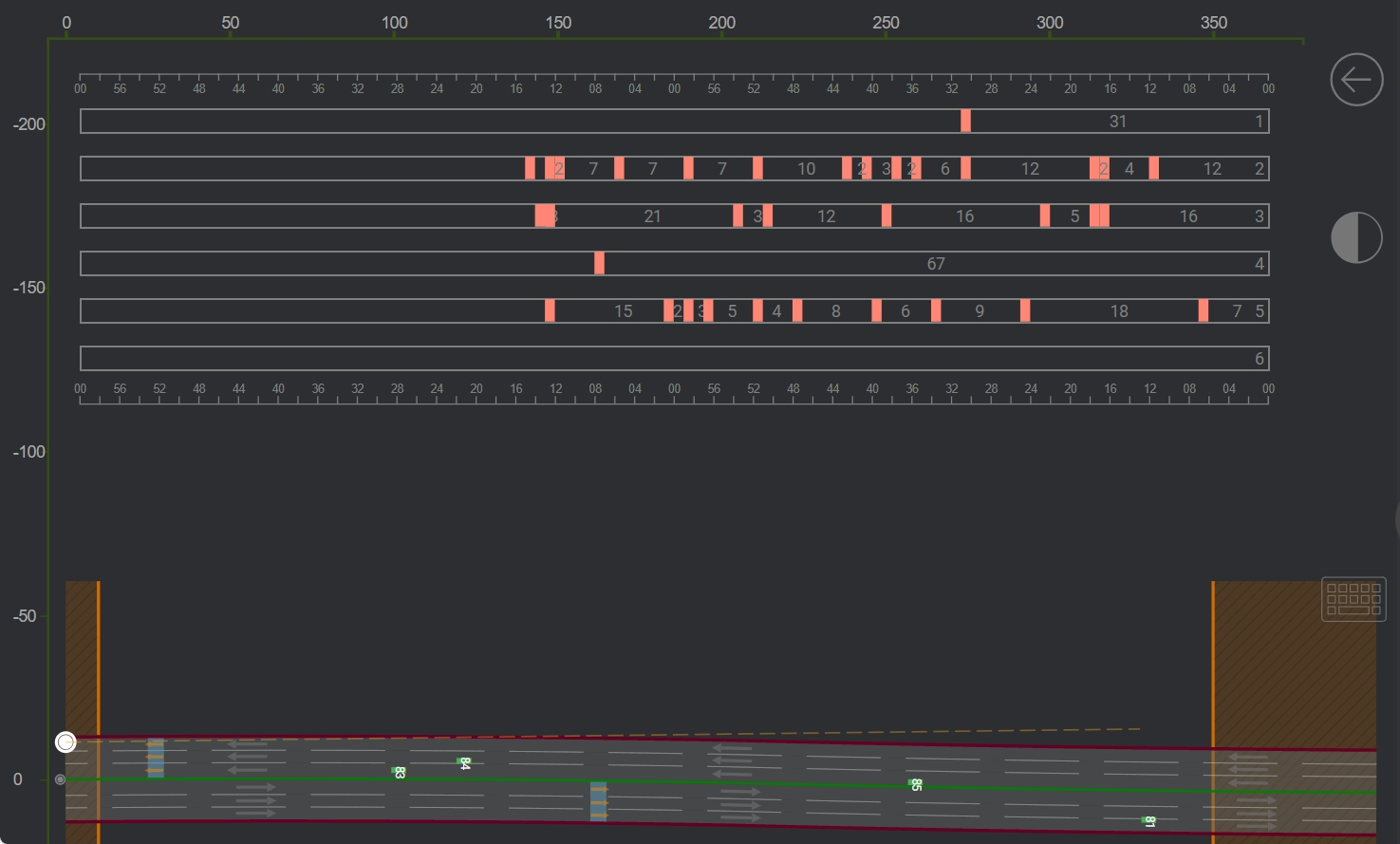

Лента времени
Отслеживать длительность занятости зон можно с помощью ленты времени.

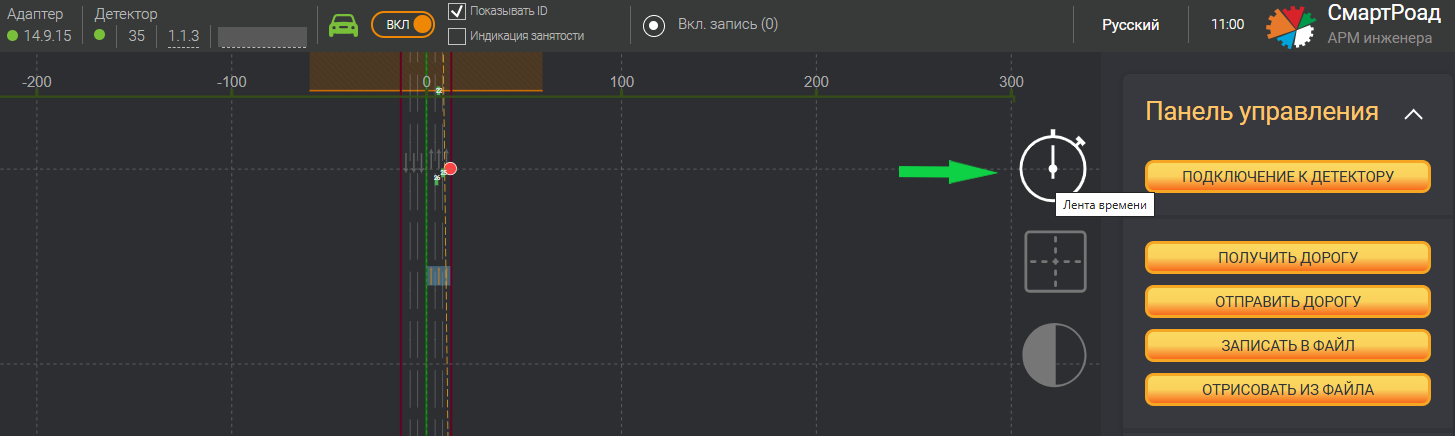

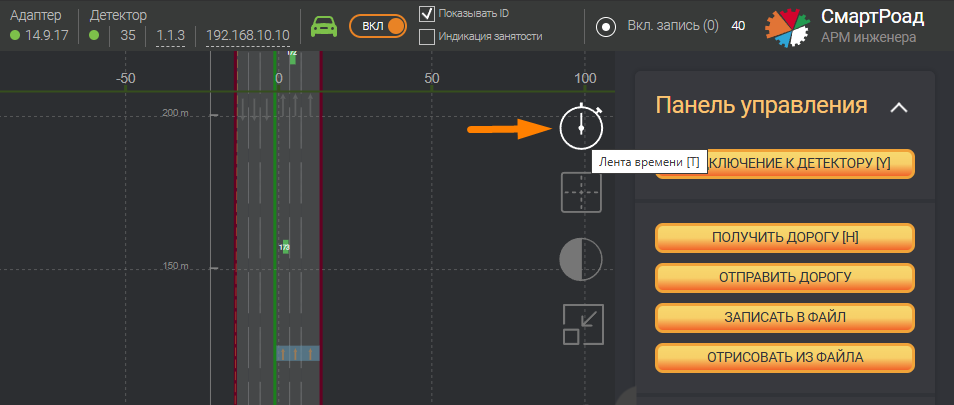

Перейти на страницу ленты времени можно с помощью кнопки, расположенной в правом верхнем углу, или с помощью клавиши T.
При нажатии на кнопку откроется страница ленты времени.
При входе в ленту времени индикация занятости включается автоматически.
В верхней части страницы расположены ленты времени для каждой из наблюдаемых зон. В правой части ленты подписано, какой зоне соответствует лента. Лента показывает, была зона занята или свободна в определенные промежутки времени.
Временная шкала описывает последние 2 минуты. Начало шкалы (слева) — 120 секунд назад, конец шкалы (справа) — 0 секунд назад,
одно деление шкалы соответствует 1 секунде. Деление закрашивается красным, если в эту секунду в зоне находилось ТС.
Внизу окна находится схематичное изображение дороги.
Для выхода нажмите кнопку Выйти из ленты времени, расположенную в правом верхнем углу страницы.

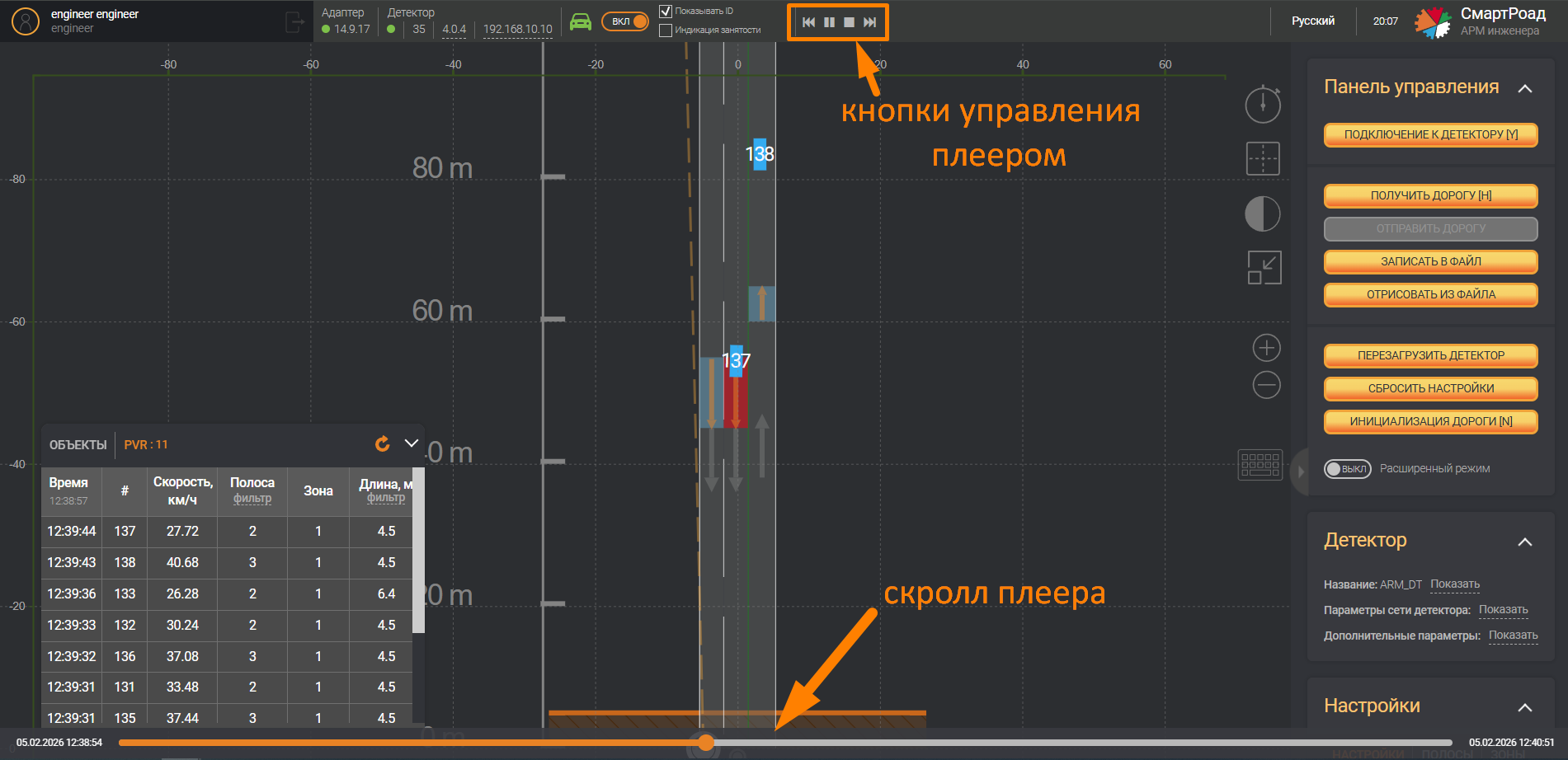

Плеер дорожной ситуации
Плеер дорожной ситуации позволяет пользователю записывать и воспроизводить дорожную обстановку.
Запись дорожной ситуации в файл

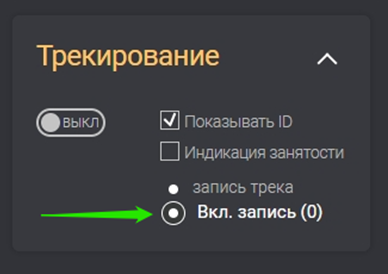

Для записи дорожной ситуации в файл необходимо нажать кнопку Вкл.запись на информационной панели или в блоке Трекирование.
При активации кнопки Вкл.запись:
- Индикатор записи трека загорается красным цветом;
- Отображается кнопка
Выкл.запись; - В скобках включается счетчик, который подсчитывает количество записанных фреймов.
Фрейм – массив данных об объектах и PVR

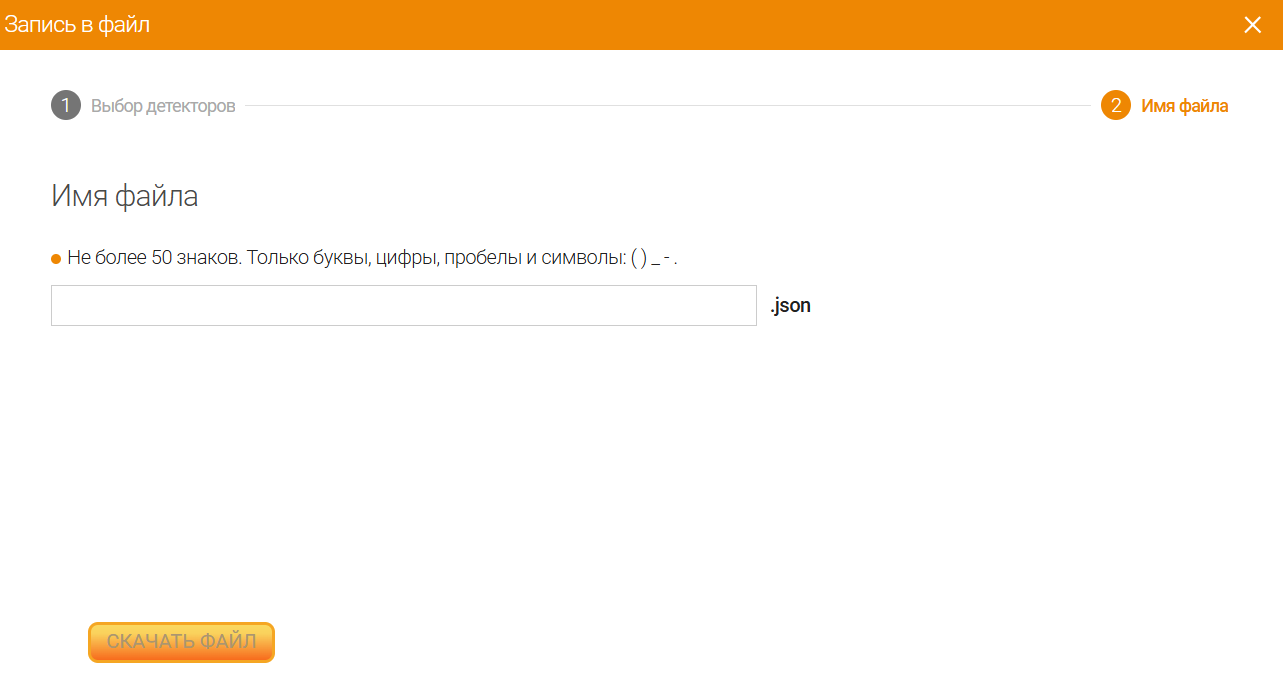

После нажатия на кнопку Выкл.запись запись прекращается и открывается модальное окно Запись в файл
Интерфейс окна содержит следующие элементы:
- Поле для ввода наименования файла*.json, в котором будут сохранены данные дорожной ситуации1;
- Кнопку
Скачать файл.
Просмотр записи дорожной ситуации из файла

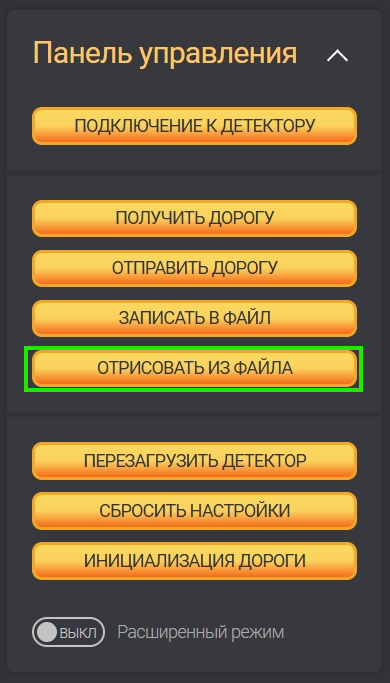

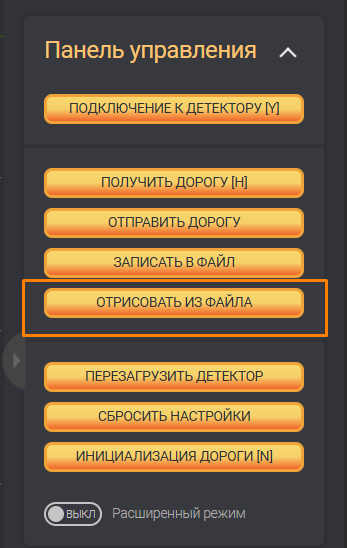

Для просмотра записи в Панель управления нажать кнопку Отрисовать из файла.

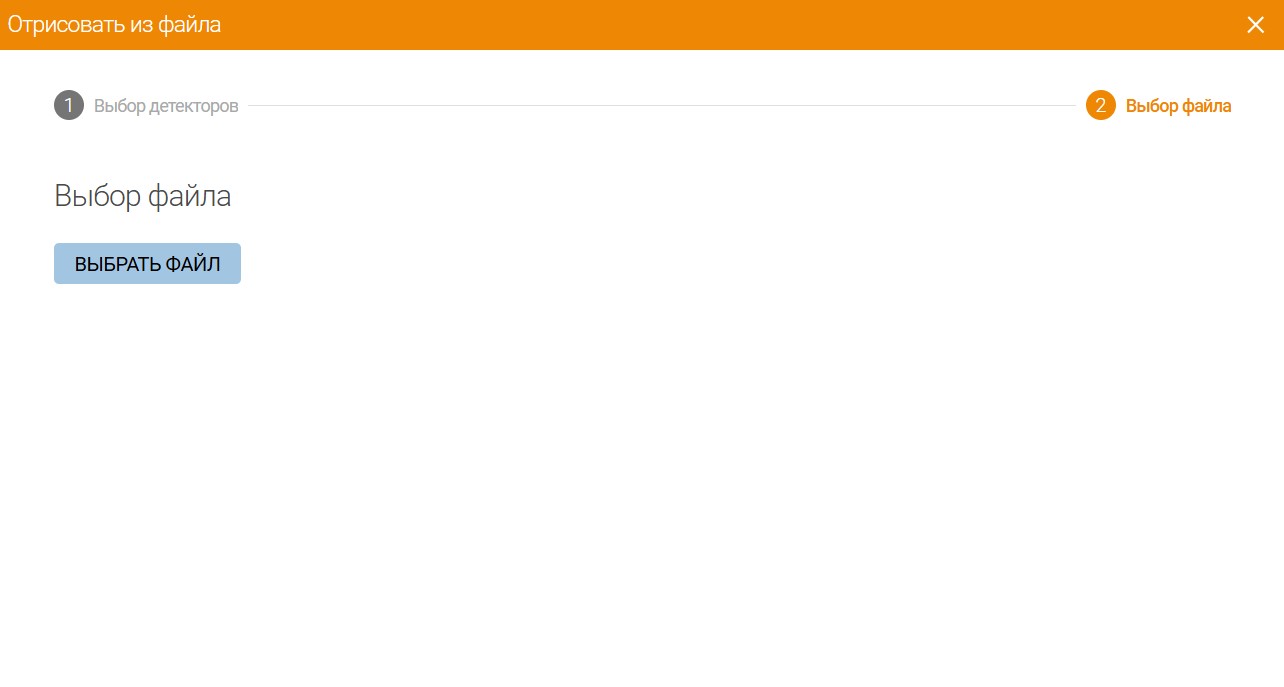

После этого отобразится окно Отрисовать из файла

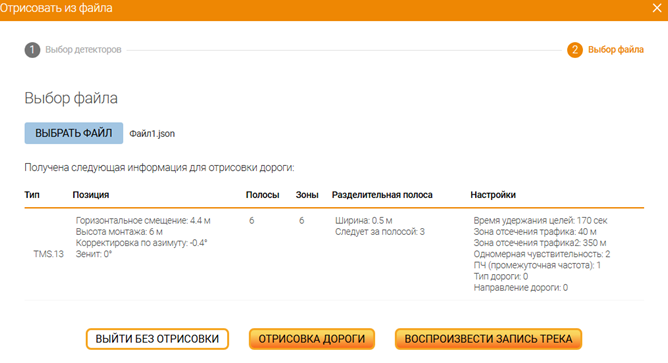

Для воспроизведения записи дорожной ситуации необходимо выбрать соответствующий файл. После выбора файла в окне Отрисовать из файла появится информация о дороге в виде таблицы.
Параметры таблицы
| Параметр | Описание |
|---|---|
| Тип | Тип детектора |
| Позиция | |
| Горизонтальное смещение | Расстояние в метрах от центра дороги до точки монтажа (места установки) детектора |
| Высота монтажа | Высота в метрах от поверхности дороги до точки монтажа детектора |
| Корректировка по азимуту | Угол отклонения детектора от осевой линии дороги |
| Зенит | Зенитный угол |
| Полосы | Количество полос на дороге |
| Зоны | Количество зон на дороге |
| Разделительная полоса | |
| Ширина | Ширина разделительной полосы |
| Следует за полосой | Номер полосы, за которой следует разделительная |
| Настройки | |
| Время удержание целей | Время в секундах, в течение которого детектор фиксирует остановившийся объект в зоне детектирования. |
| Зона отсечения трафика | Расстояние от начала дороги до точки, на котором детектор не обнаруживает объекты |
| Зона отсечения трафика2 | Расстояние от конца дороги до точки, на котором детектор не обнаруживает объекты |
| Одномерная чувствительность | Значение характеристики, отвечающей за подавление шумов и для отклонения ложноположительных целей, возникающих в процессе работы детектора |
| ПЧ (промежуточная частота) | Значение смещения частоты детектора при передаче или приеме сигнала |
| Тип дороги | Индекс типа дороги
|
| Направление дороги | Индекс направления дороги
|
Описание кнопок интерфейса
Кнопка Выйти без отрисовки закрывает модальное окно без изменений дороги.
Кнопка Отрисовка дороги отображает схему дороги и ее настройки из файла.

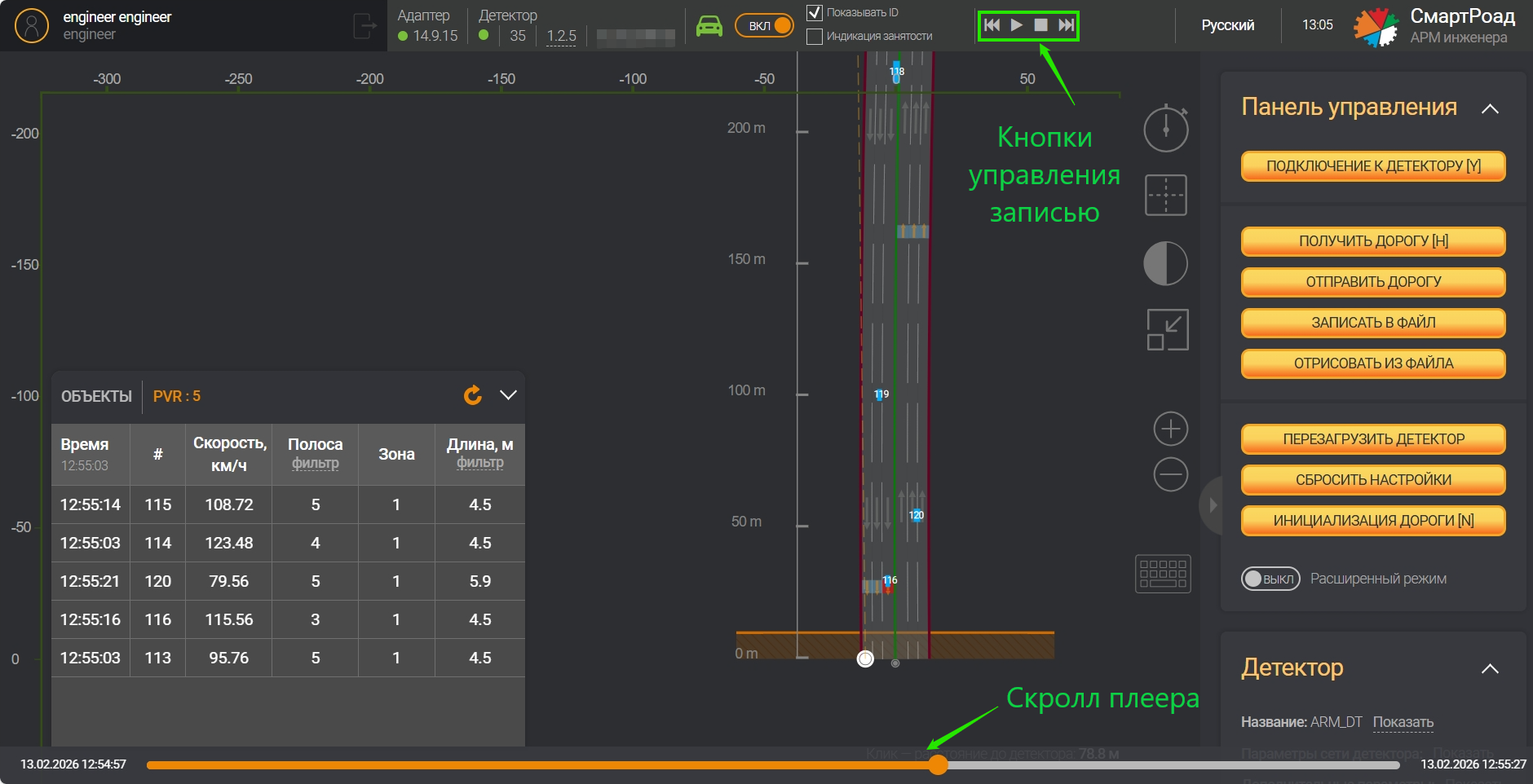

Кнопка Воспроизвести запись трека отрисовывает дорогу и воспроизводит запись дорожной ситуации из файла.

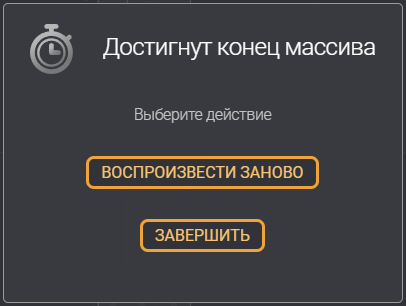

По окончании воспроизведения файла можно:
Воспроизвести заново— повторно воспроизвести записанный файлЗавершить— вернуться к подключённому ранее детектору
