Интерактивная карта

Интерактивная карта предназначена для отображения пользователю установленного оборудования, событий, зафиксированных с его помощью, и классов обслуживания дорог в проектах. С помощью прокрутки колесом мыши и кнопок + и - на клавиатуре можно измененить масштаб карты.

Слои на интерактивной карте​

На интерактивной карте доступно переключение между тремя слоями: оборудование, события и уровни обслуживания. Панель выбора расположена под верхним меню. Чтобы сменить слой, нажмите на его иконку — активный слой подсвечивается белым.

map

Оборудование​

Детекторы на карте отображаются в виде круглых иконок различных цветов. Цвет иконки зависит от cтатуса работы детектора.

При уменьшении масштаба интерактивной карты происходит объединение детекторов, расположенных близко друг от друга, в группу. Группа будет изображена на карте в виде круговой диаграммы с отображением количества детекторов внутри круга. Статусы работы объединенных детекторов отображаются соответствующими цветами границей временной диаграммы.

map

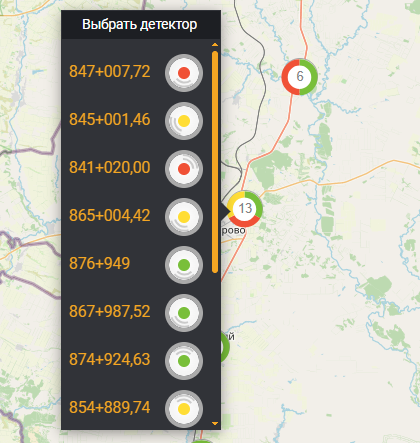

При нажатии на группу объединенных детекторов появляется всплывающий список, содержащий список с названиями детекторов данной группы, а также их статусы.

map

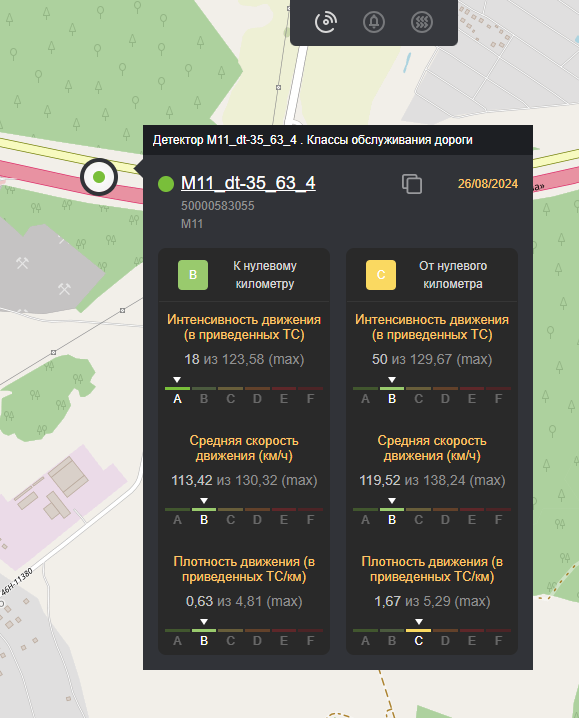

При нажатии на название детектора из списка или при детальном приближении к детектору появляется возможность просмотреть информацию об отдельном детекторе. Для этого необходимо нажать на маркер детектора, после чего отобразится всплывающее окно с подробной информацией.

map

Содержание информационного окна:

  • Название детектора;
  • Уникальный идентификатор детектора, доступный по кнопке копирования;
  • RTSP ссылка на видеопоток, доступная по кнопке камеры;
  • Дата создания детектора;
  • Серийный номер оборудования;
  • IP адрес детектора;
  • Местоположение детектора;
  • Основные параметры транспортного потока по направлениям движения.

События​

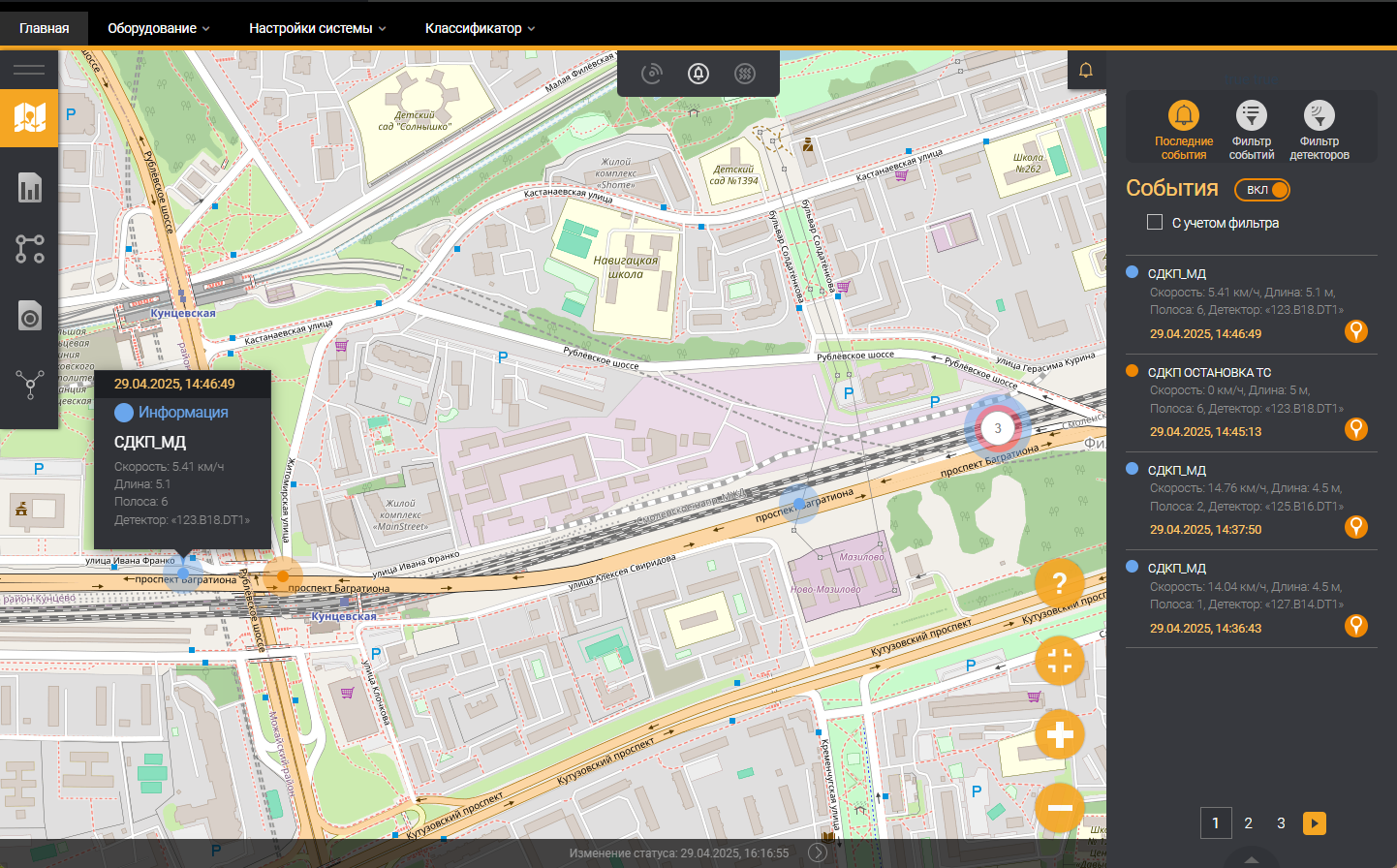

При включении слоя событий на карте, они будут отображаться в качестве точек различных цветов. Цвет события зависит от категории события. События располагаются рядом с детекторами транспорта и показывают участки, на которых зарегистрированы инциденты. Подробнее о событиях на странице Модуль событий

map

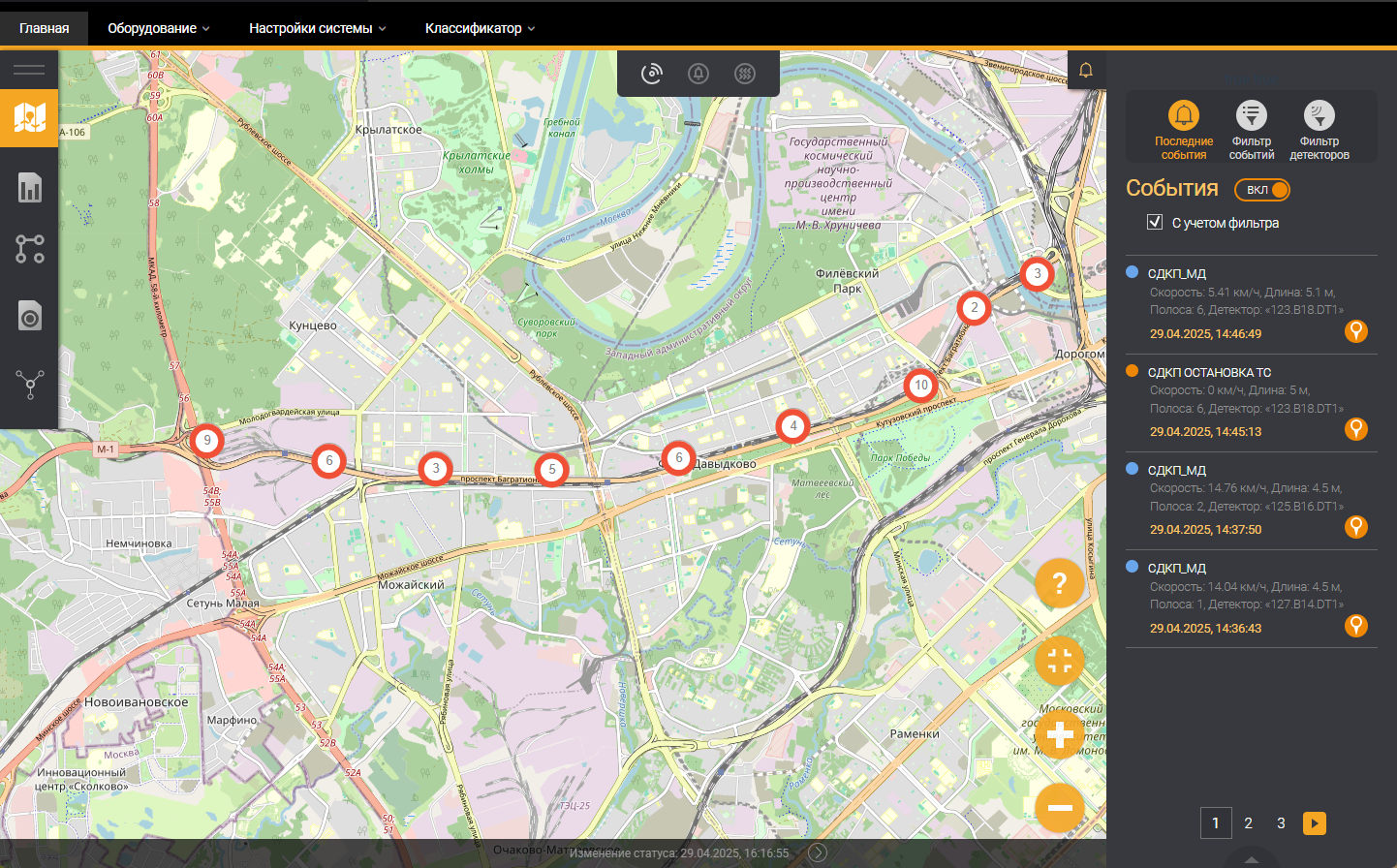

При уменьшении масштаба интерактивной карты происходит объединение событий, расположенных близко друг от друга, в группу. Группа будет изображена на карте в виде круговой диаграммы с отображением количества событий внутри круга и колокольчиком. Категории объединенных событий отображаются соответствующими цветами границей временной диаграммы.

map

Уровни обслуживания​

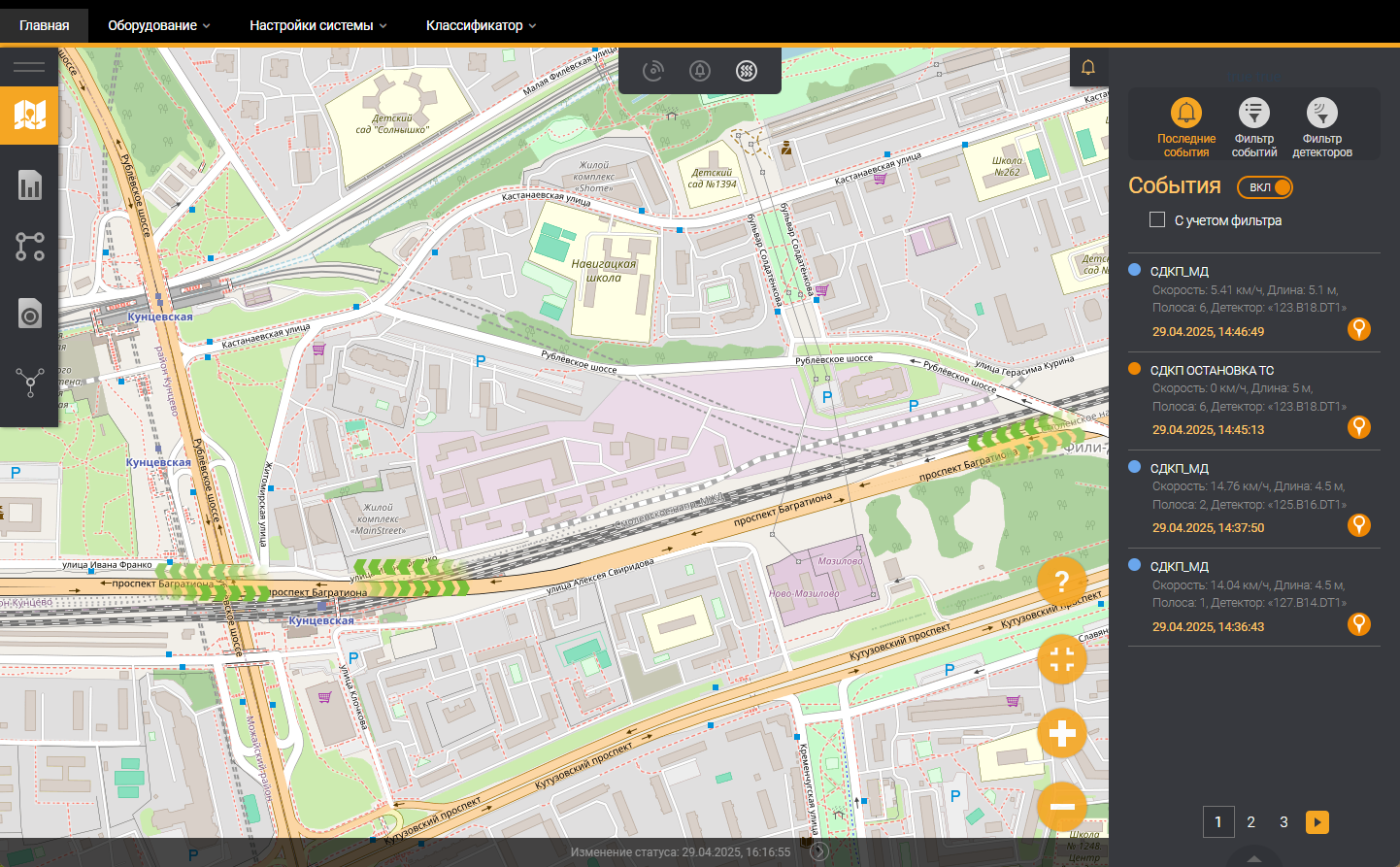

При включении слоя классов обслуживания на карте, они будут отображаться в качестве стрелок различных цветов. Цвет стрелки на интерактивной карте соответствует уровню обслуживания дорожного движения по критерию скорости (коэффициент скорости) выбранного направления движения.

map

На интерактивной карте уровень обслуживания дорожного движения определяется в обоих направлениях дороги по различным параметрам транспортного потока (интенсивность движения в прив.авт./ч, средняя скорость движения в км/ч, плотность движения в прив.авт./км). Отображаются текущее и максимальное значения этих трех параметров.

Градация уровней обслуживания идет от ярко зеленого к бордовому цвету, от класса A до класса F.

map

Подробнее об уровнях обслуживания в разделе Методика расчета основных параметров транспортного потока.
