Модуль мониторинга трафика
Модуль мониторинга трафика предназначен для настройки дорог и управления ими. Модуль включает пункт бокового меню Отслеживание объектов (находится в разработке) и раздел Управление дорогами. Для перехода в управление дорогами необходимо открыть подменю Параметры дороги меню Оборудование и нажать на выбранную дорогу.
Отслеживание объектов
Данная функциональность находится в разработке
Раздел бокового меню, предназначенный для выбора детектора, которым будет осуществляться отслеживание местоположения объектов и получение параметров объектов в режиме, приближенном к реальному времени.

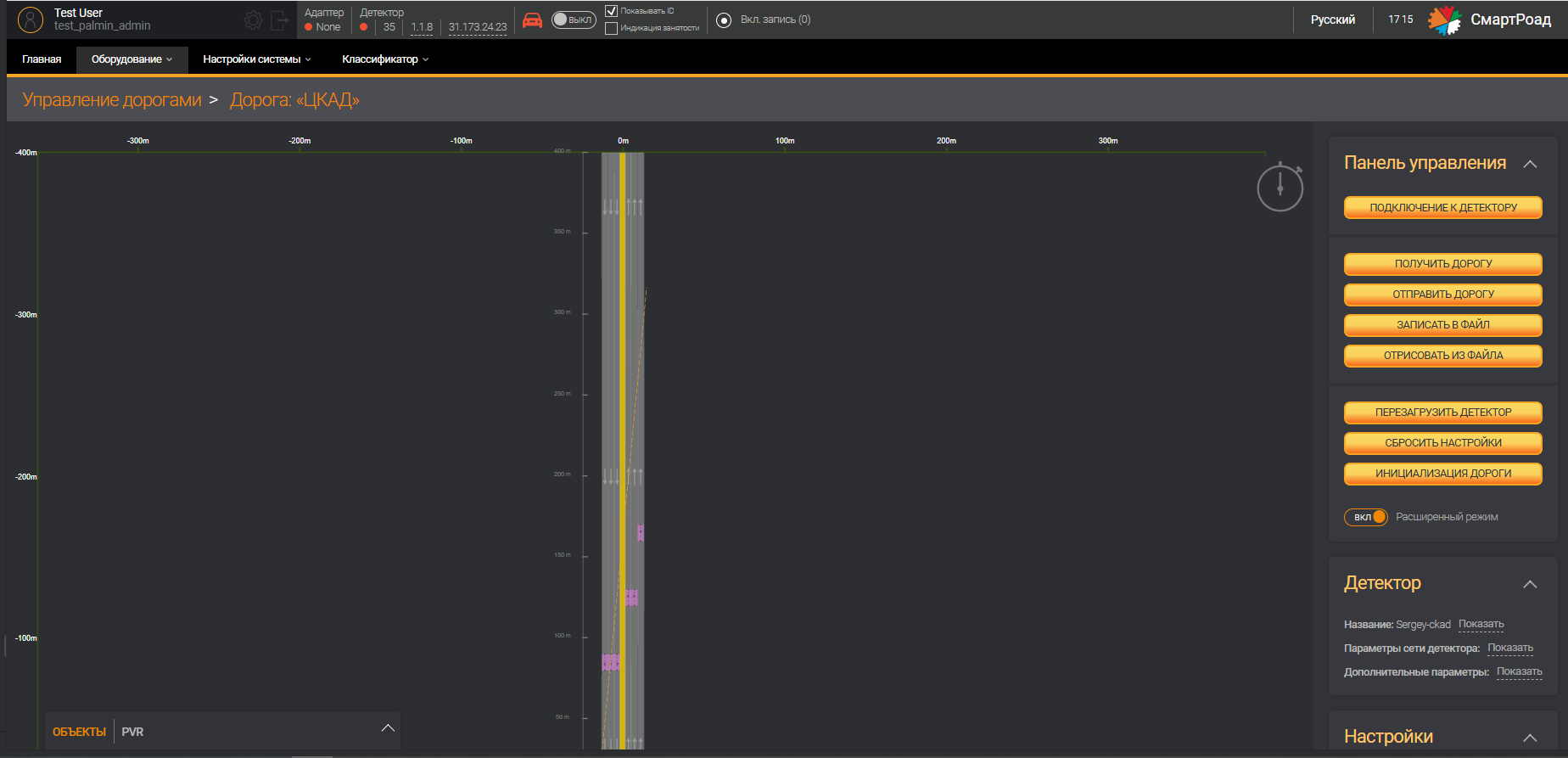

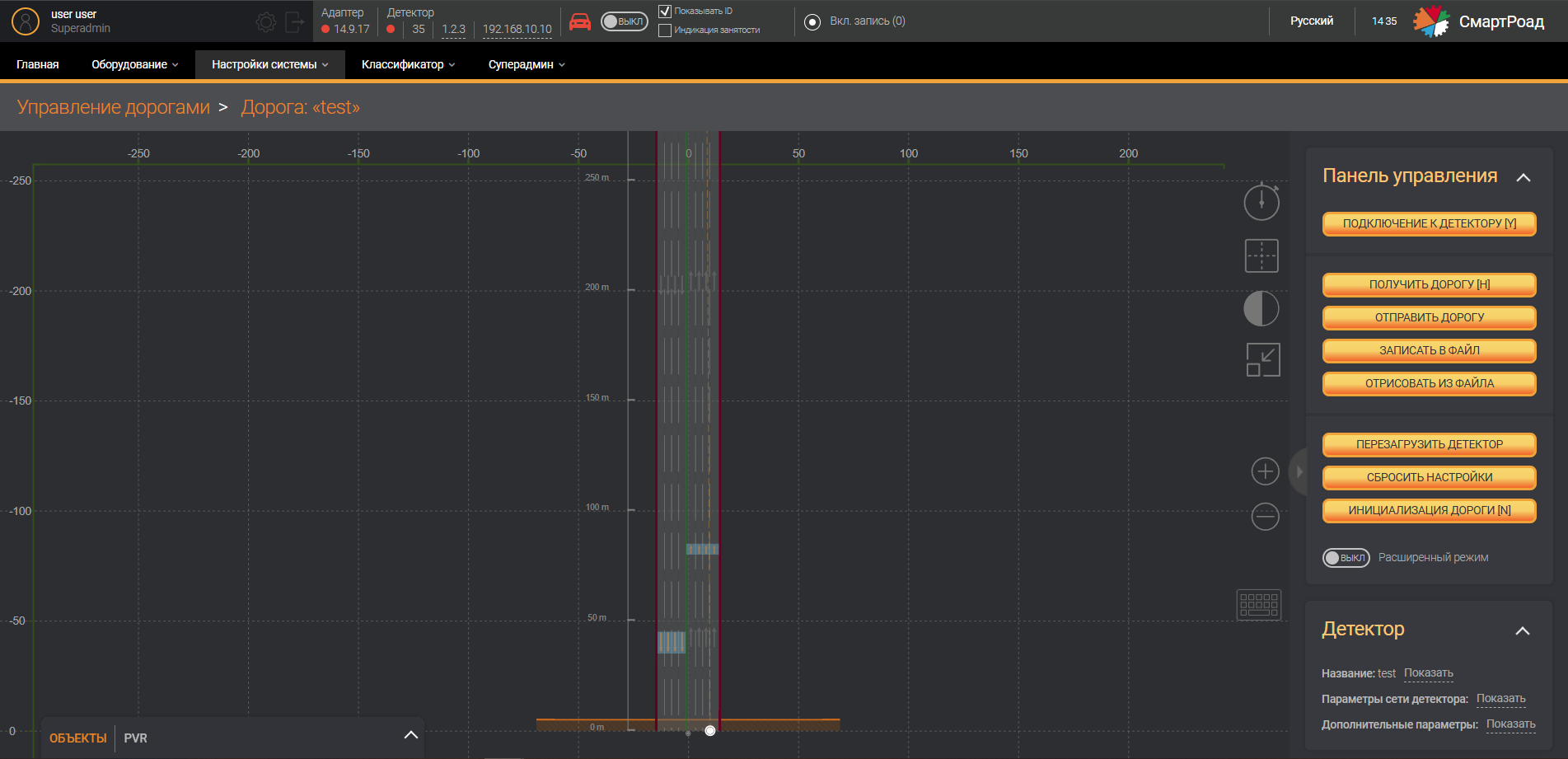

Управление дорогами
Раздел Управление дорогами включает в себя дополнительную функциональность настройки дороги и оборудования, что позволяет настраивать параметры детектора, полосы движения, зоны детектирования, триггеры детектора с использованием графического интерфейса.
Все настройки детектора могут быть записаны в память выбранного детектора и прочитаны из неё для перенастройки.
В веб-интерфейсе для пользователей и администраторов Системы доступен только просмотр следующей функциональности раздела Управление дорогами - Трекирование Мониторинг данных и Прошивка. Для настройки дороги и оборудования необходим доступ к ПО "АРМ Инженера" и адаптеру.
Трекирование

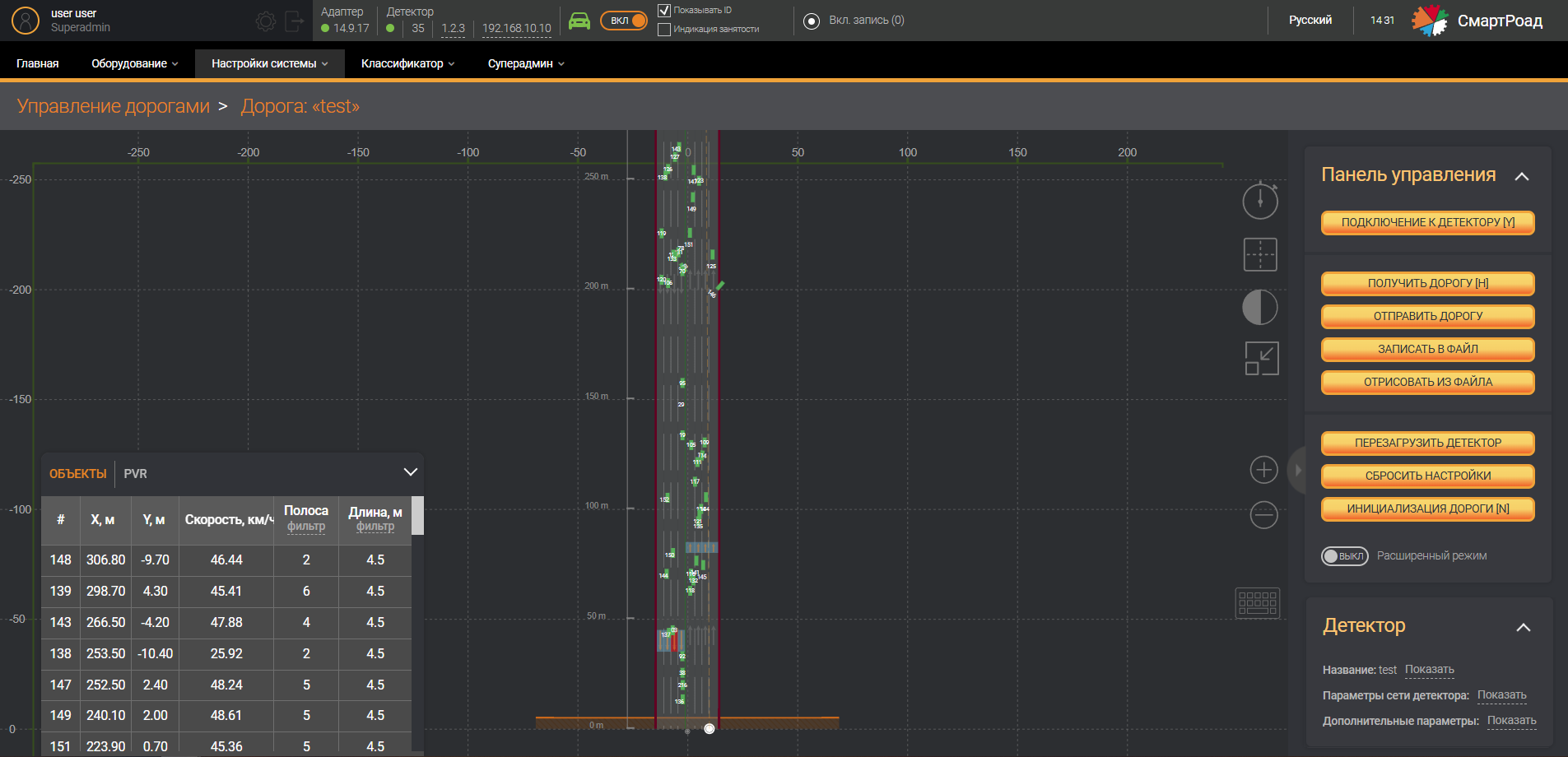

Режим Трекирование позволяет в реальном времени отобразить в графическом редакторе регистрируемые детектором объекты. Данный режим помогает скорректировать настройку полос движения и зон детектирования в соответствии с движением реального транспортного потока.
Блок, предназначенный для включения режима Трекирование
Параметры блока Трекирование
| Параметр | Описание |
|---|---|
 | Переключатель режима Трекирование |
 | Чек-бокс для включения отображения на экране ID-номеров объектов |
 | Чек-бокс для переключения зон в режим обнаружения в них ТС (вне зависимости от направления движения ТС). Если зона занята - передается значение 1, если зона свободна - 0 |
 | Кнопка, позволяющая записать трек в файл |

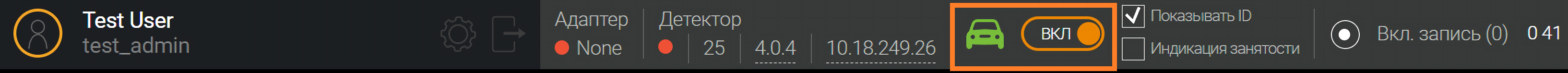

Также можно включить режим трекирования на верхней панели, нажав на переключатель режима Трекирование. В графическом редакторе появятся движущиеся зелёные прямоугольники, обозначающие объекты в зоне детектирования ДТ.
Мониторинг данных
Блок мониторинга данных представляет собой таблицу, в которой в реальном времени отображаются данные об объектах, регистрируемых Системой. Данная таблица блока заполнятся данными при включении функции Трекирование. Блок можно раскрыть или свернуть, нажав на стрелку.
Блок мониторинга данных состоит из двух вкладок: Объекты и PVR.

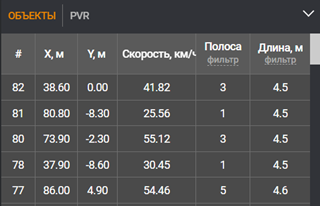

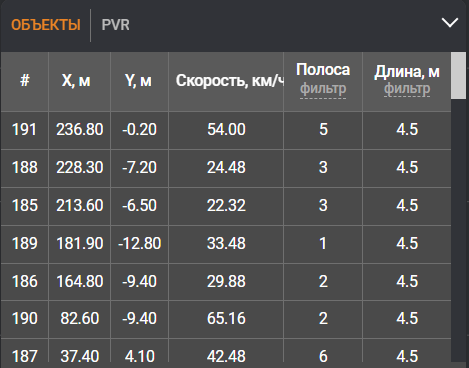

Вкладка Объекты
Ниже вы можете ознакомиться с параметрами вкладки Объекты.
| Параметр | Описание |
|---|---|
| # | ID - номер, присвоенный объекту Системой |
| Х, м | Позиционирование отрисованного объекта на полотне по оси х |
| Y, м | Позиционирование отрисованного объекта на полотне по оси y |
| Скорость, км/ч | Скорость объекта |
| Полоса | Номер полосы на дороге |
| Длина,м | Длина объекта |

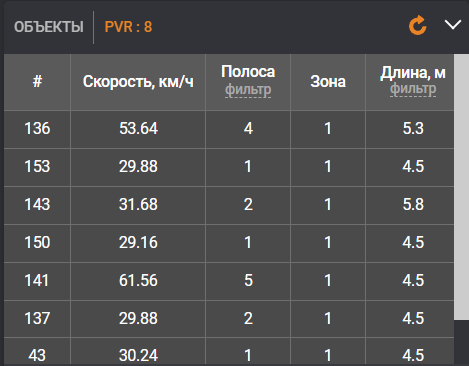

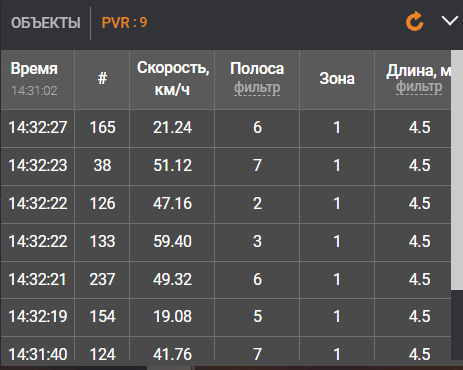

Вкладка PVR
В таблице ниже приведены параметры вкладки PVR.
| Параметр | Описание |
|---|---|
| PVR | Количество данных PVR, собранных детектором |
 | Кнопка сброса всех записанных PVR |
| # | ID - номер, присвоенный объекту Системой |
| Скорость, км/ч | Скорость объекта |
| Полоса | Номер полосы на дороге  |
| Фильтр | Сортировка зарегистрированных объектов по выбранной в фильтре полосе или полосам |
| Зона | Порядковый номер зоны на полосе |
| Длина | Длина объекта, зарегистрированная Системой |
| Фильтр | Фильтрация объектов по длине (от и до)  |
В поле От, м можно ввести значение от 0 до 45 м, а в поле До, м от 0 до 45 м.
Прошивка
Раздел Прошивка необходим пользователю с соответствующей ролью для обновления программного обеспечения детектора. В раздел Прошивка можно перейти, зайдя в раздел Оборудование-Управление дорогами, нажав на строку в таблице дорог проекта. Появится страница управления выбранной дорогой. При клике на подчеркнутый номер слева от IP-адреса детектора на верхней панели появится окно с параметрами прошивки.
Параметры прошивки детектора
| Наименование поля | Описание поля |
|---|---|
| Статус детектора | Статус работы детектора |
| Тип детектора | Серия выбранного для прошивки детектора |
| Название модели детектора | Модель детектора |
| Установленное ПО (Firmware) | Установленная версия ПО |
В следующей таблице перечислены поля для обновления прошивки.
| Наименование поля | Описание поля |
|---|---|
| Выбрать файл | При нажатии на кнопку открывается окно для выбора файла на ПК пользователя. После выбора в поле отображается путь к файлу и название файла: Тип файла: .app |
| Обновить прошивку | При нажатии на кнопку прошивка в детекторе обновляется |
