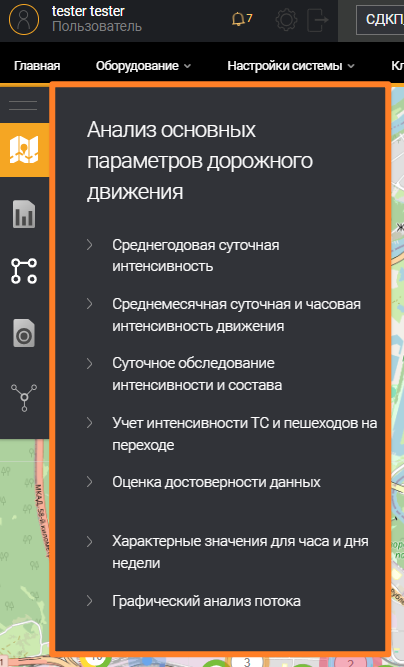

Модуль анализа основных параметров дорожного движения

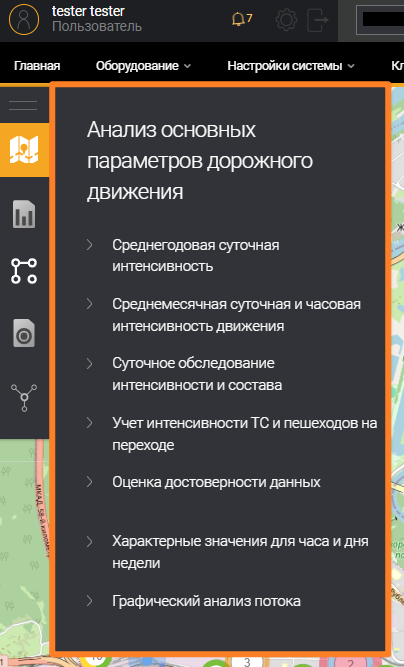

Модуль анализа основных параметров дорожного движения предоставляет пользователю информацию об интенсивности и составе транспортного потока в виде отчетных форм, разработанных в соответствии с нормативными документами, и возможность просмотра характерных значений для часа и дня недели (в разработке) и графиков для анализа транспортного потока. Модуль представлен в боковом меню веб-интерфейса разделом Анализ основных параметров дорожного движения.
Отчет "Среднегодовая суточная интенсивность"
Отчет Среднегодовая суточная интенсивность предоставляет пользователю данные о среднем количестве ТС по классам и о максимальной часовой и суточной интенсивности в физических и приведенных единицах за закрытый год. Форма отчета раздела соответствует формату, описанному в приложениях Г и Д ГОСТ 32965-2014 (гибридный формат).

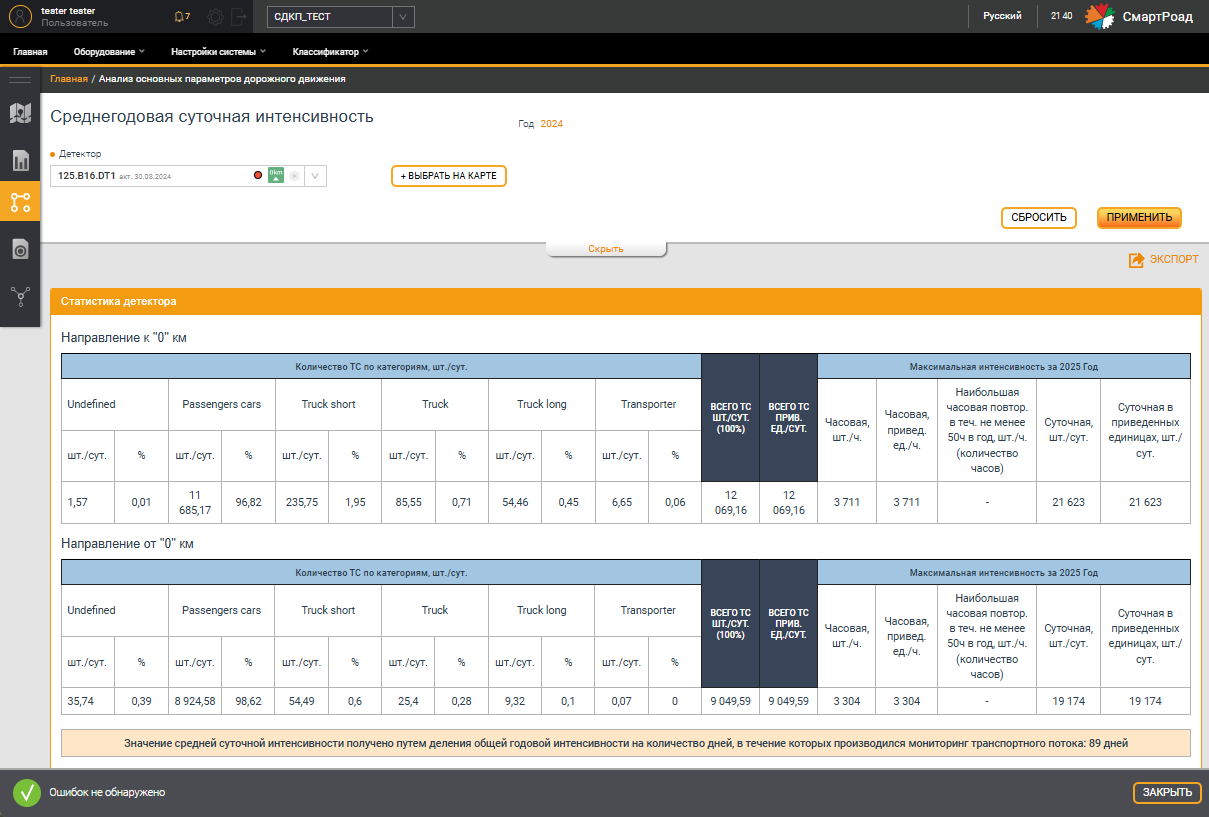

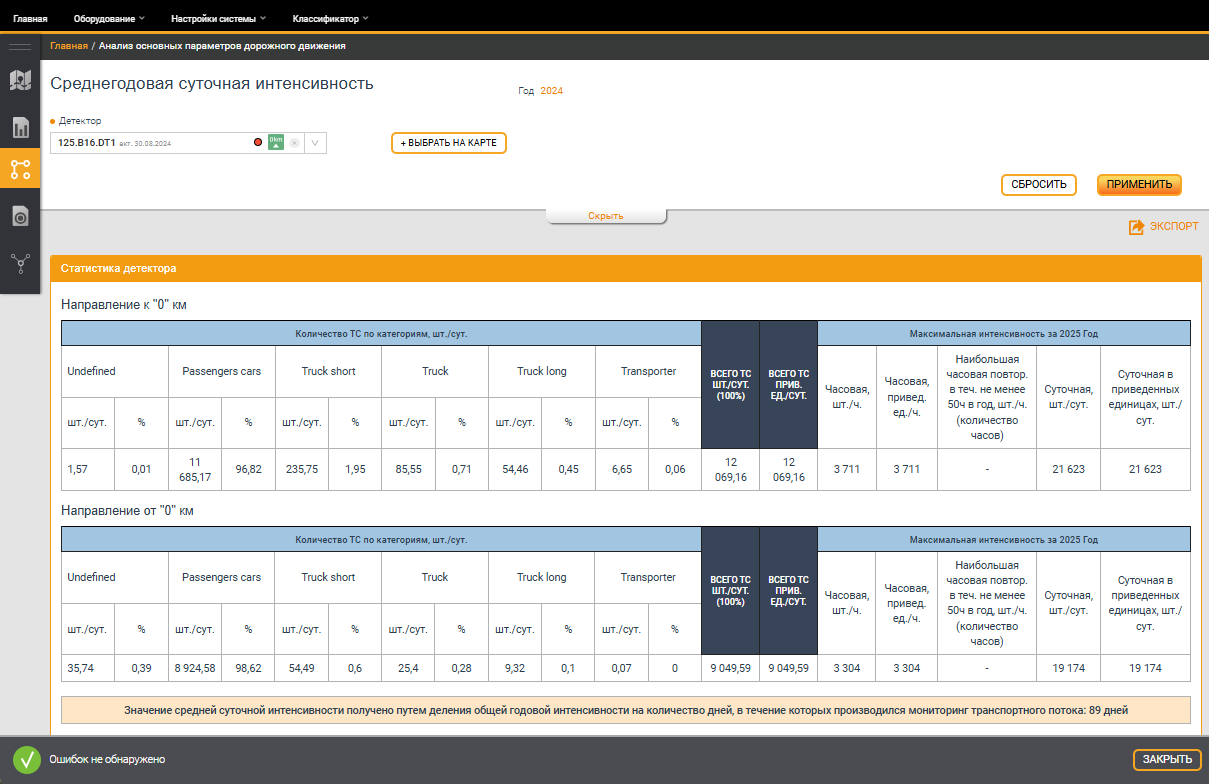

Страница Среднегодовая суточная интенсивность состоит из фильтра для ввода параметров отчета и отчета, представленного в табличной форме. Отчет строится по каждому направлению движения в отдельности. Для построения отчета пользователю необходимо заполнить обязательные поля фильтра. При выборе года в блоке фильтра по умолчанию пользователю предлагается выбрать предыдущий год. Текущий год для этой формы отчета выбрать нельзя.
Параметры фильтра на странице Среднегодовая суточная интенсивность аналогичны параметрам фильтра на странице Статистика. Детальный отчет. Параметры максимальной интенсивности за выбранный год, представленные в таблице отчета Среднегодовая суточная интенсивность, рассчитываются согласно Методике расчета основных параметров транспортного потока.
В таблице ниже представлены параметры табличной части отчета Среднегодовая суточная интенсивность.
| Параметр | Описание |
|---|---|
| Класс ТС, шт./сут. | Количество зарегистрированных объектов за сутки определенного класса. Классы настраиваются в пункте меню Классификатор |
| Класс ТС, % | Доля ТС определенного класса за сутки от общего числа ТС |
| Всего ТС шт./сут. (100%) | Общее количество ТС за сутки по всем полосам движения |
| Всего ТС прив.ед./сут. | Общее количество ТС, приведенных к легковому автомобилю, за сутки по всем полосам движения |
| Часовая, шт/ч | Максимальная часовая интенсивность ТС, зафиксированная за предыдущий год за час |
| Часовая, прив. ед./ч | Максимальная часовая интенсивность ТС, приведенная к легковому автомобилю, зафиксированная за предыдущий год за час |
| Наибольшая часовая, повторяющаяся в течение не менее 50 ч в год, шт/ч (количество часов) | Наибольшая часовая интенсивность ТС, повторяющаяся в течение не менее 50 ч в год |
| Суточная, шт/сут | Максимальная суточная интенсивность ТС, зафиксированная за предыдущий год за сутки |
| Суточная в приведенных единицах, шт/сут | Максимальная суточная интенсивность ТС, приведенная к легковому автомобилю, зафиксированная за предыдущий год за сутки |
Отчет "Среднемесячная суточная и часовая интенсивность движения"
Страница Среднемесячная суточная и часовая интенсивность состоит из фильтра для ввода параметров отчета и самого отчета, представленного в табличной форме. Отчет строится по каждому направлению движения в отдельности. Для построения отчета пользователю необходимо заполнить обязательные поля фильтра (выбрать детектор и отчетный период).
Отчет Среднемесячная суточная и часовая интенсивность движения предоставляет пользователю данные о среднем количестве ТС за месяц по классам и максимальной часовой и суточной интенсивности в приведенных и физических единицах за выбранный период. Форма отчета Среднемесячная суточная и часовая интенсивность движения соответствует формату, описанному в ОДМ 218.2.032-2013 (адаптированный вариант по приложению Д). По умолчанию в фильтре в блоке выбора периода времени для построения отчета предлагается текущий год и предыдущий месяц. Текущий месяц для этой формы отчета выбрать нельзя.
Параметры фильтра на странице Среднемесячная суточная и часовая интенсивность движения аналогичны параметрам фильтра на странице Статистика. Детальный отчет. Параметры максимальной интенсивности за месяц (часовой и суточной), представленные в таблице отчета Среднемесячная суточная и часовая интенсивность движения рассчитываются согласно Методике расчета основных параметров транспортного потока.

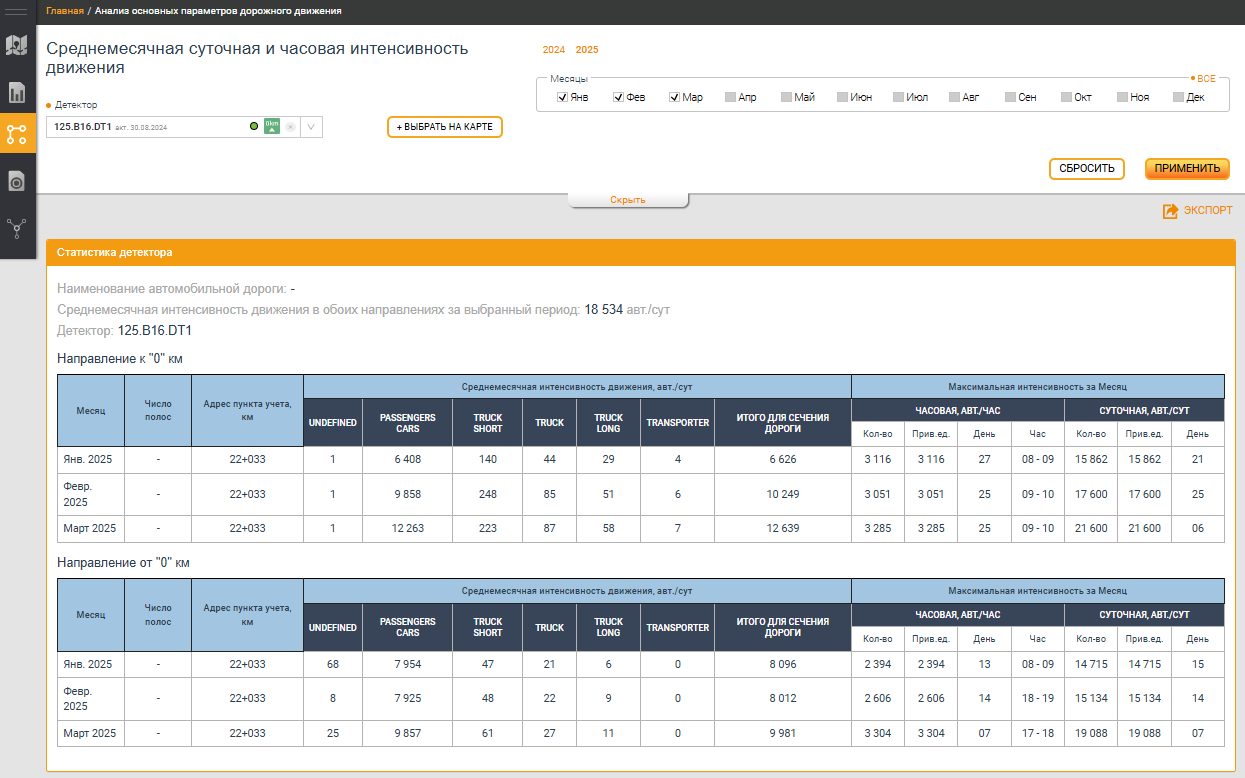

Над табличной частью отчета Среднемесячная суточная и часовая интенсивность движения приведены данные о наименовании выбранной автомобильной дороги (если задано), данные среднемесячной интенсивности движения в обоих направлениях за выбранный период и название выбранного для построения отчета детектора.
Таблица отчета начинается со следующего ряд основных параметров: выбранного месяца для построения отчета, числа полос выбранной автомобильной дороги и адреса пункта учета оборудования.
Среднемесячная интенсивность движения, авт./сут - в таблице отчета отражает количество зарегистрированных объектов по каждому из классов ТС и итог для сечения дороги, содержащий в себе общее количество ТС, зафиксированное по всем классам за месяц.
Максимальная интенсивность за месяц, часовая и суточная (авт./час и авт./сутки) - в таблице отчета, помимо значений интенсивности в приведенных и физических единицах, отражает день, в который зафиксирована максимальная часовая интенсивность за месяц в выбранном году. Для часовой интенсивности в таблице также содержится и часовой интервал с максимальной интенсивностью за месяц в выбранном году.
Отчет "Суточное обследование интенсивности и состава"
Суточное обследование интенсивности и состава - отчет, предоставляющий пользователю данные об интенсивности и составе транспортного потока по часам выбранного дня, который создан в соответствии с Приказом 114 Министерства транспорта России "Об утверждении Порядка мониторинга дорожного движения" (приложение №3).

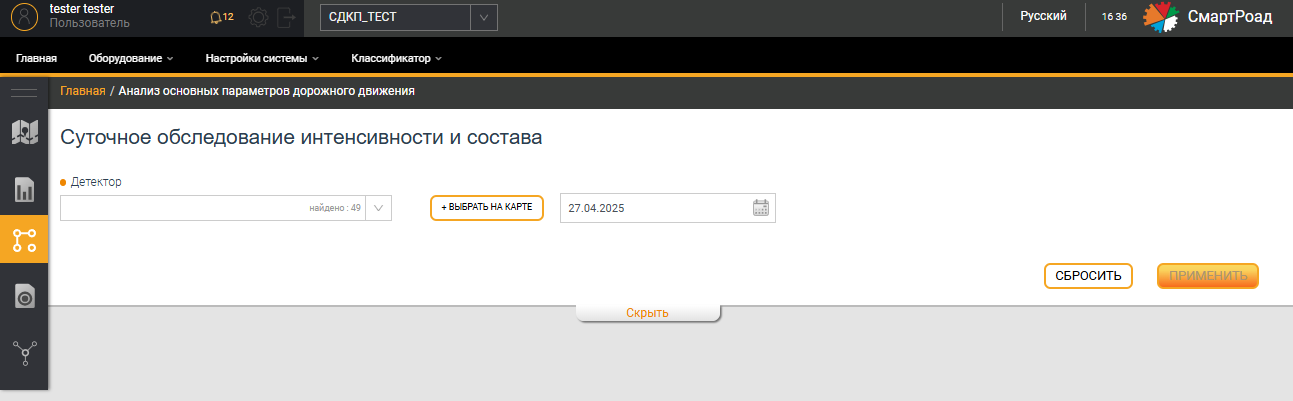

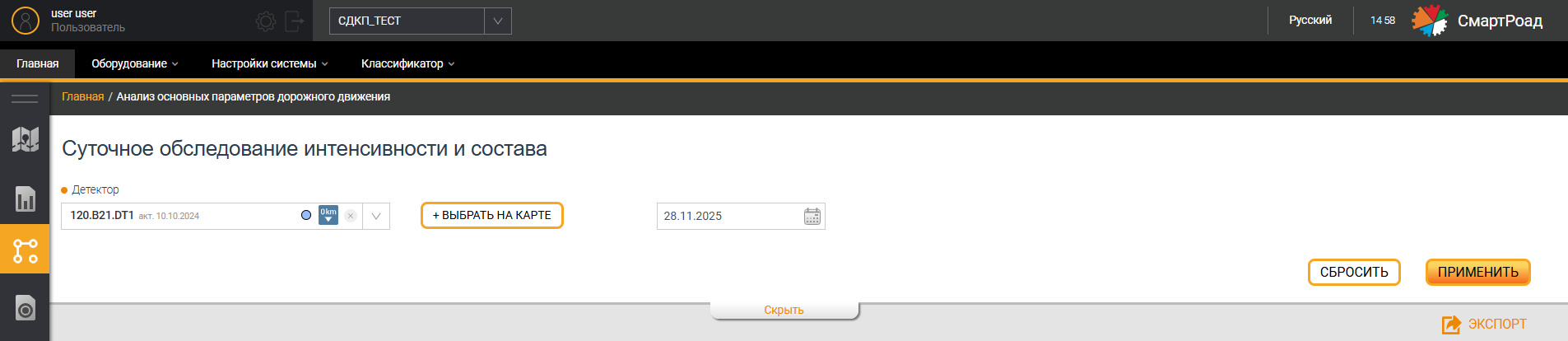

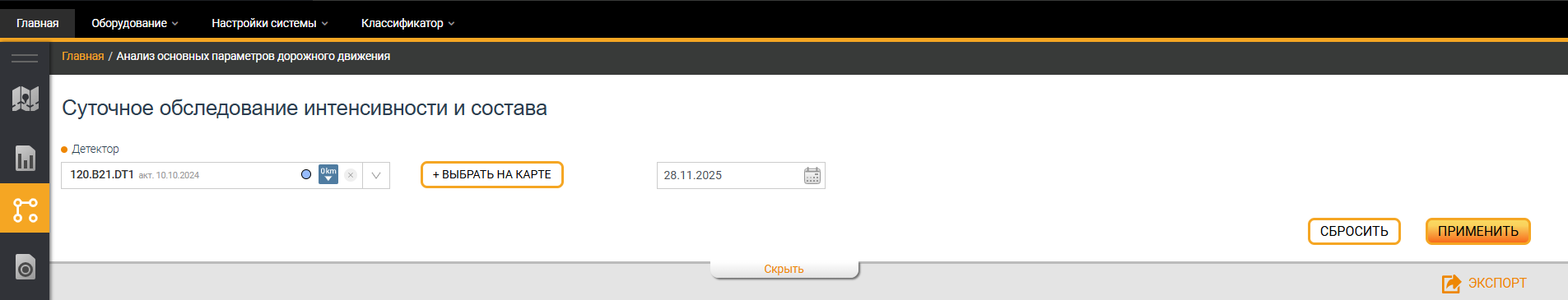

Страница Суточное обследование интенсивности и состава представляет собой фильтр для ввода параметров отчета и самого отчета, представленного в табличной форме. Для построения отчета пользователю необходимо заполнить обязательные поля фильтра. В качестве периода для построения отчета по умолчанию выбрана вчерашняя дата (текущий месяц и истекшие сутки). Дату, которая еще не наступила, выбрать нельзя. Если детектор был создан меньше суток назад, кнопка Применить неактивна.
Параметры фильтра на странице Суточное обследование интенсивности и состава аналогичны параметрам фильтра на странице Статистика. Детальный отчет
Информация, сформированная в отчет, отображается в виде таблицы. Отчет в табличной форме строится по каждому направлению движения в отдельности.
Расчет параметров отчета Суточное обследование интенсивности и состава производится согласно Методике расчета основных параметров транспортного потока.

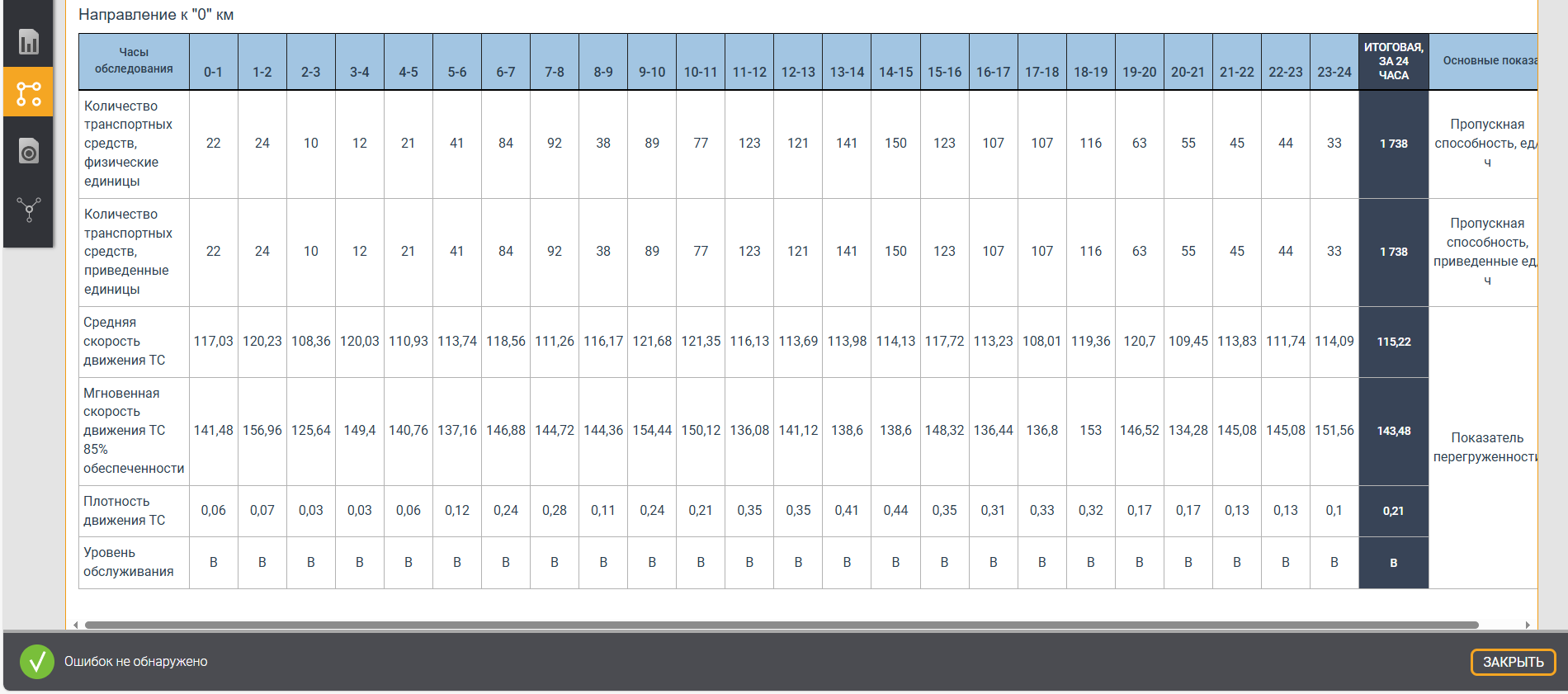

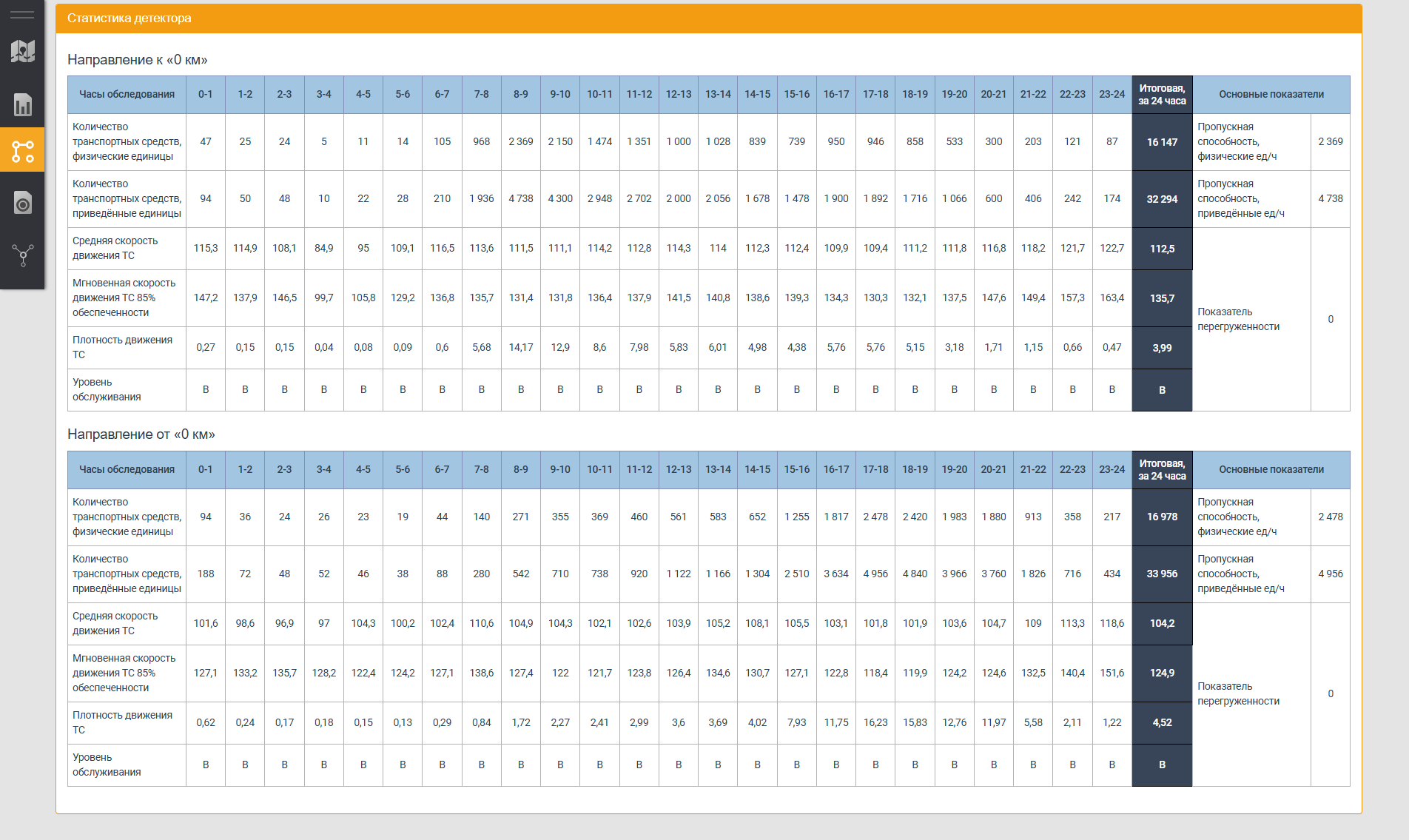

В таблице ниже приведены параметры табличной части отчета Суточное обследование интенсивности и состава
| Параметр | Описание |
|---|---|

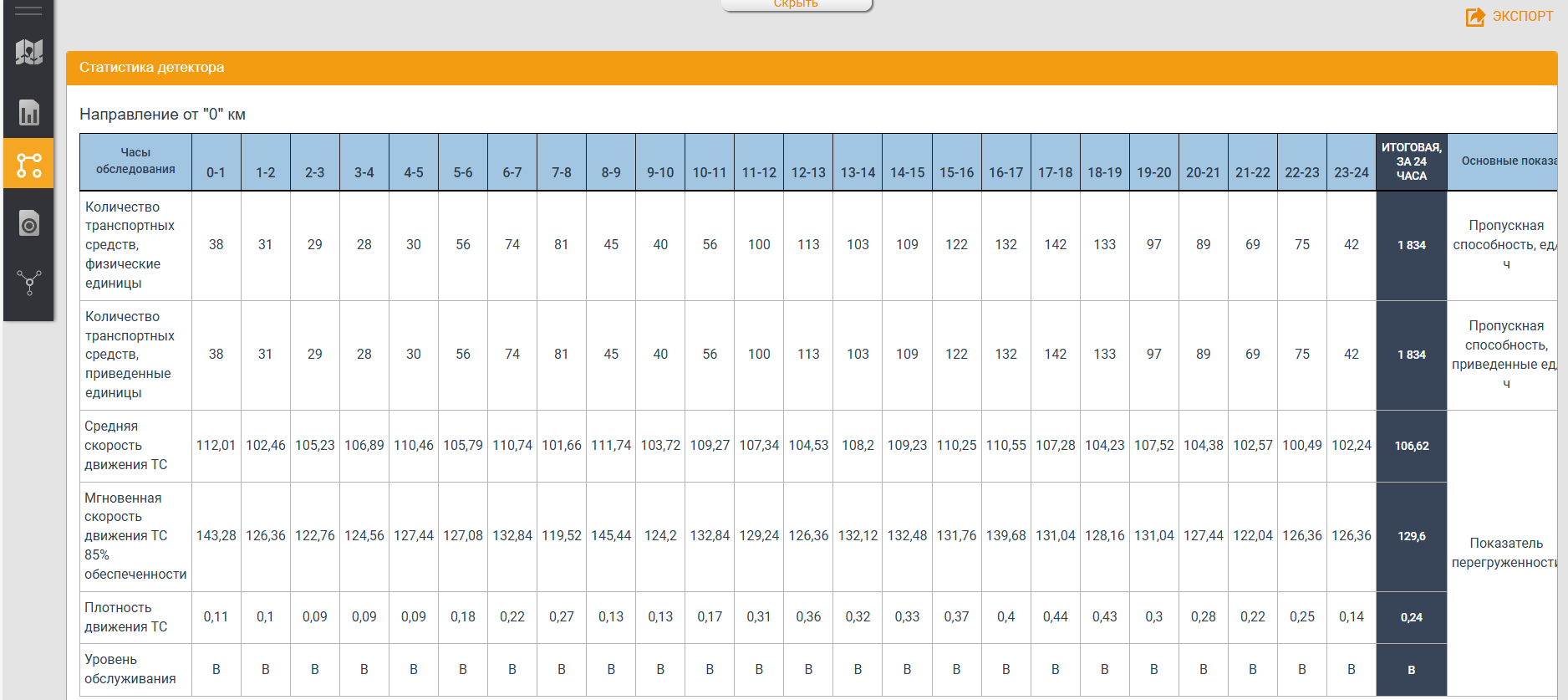

| Часы обследования | Сутки в таблице представлены в виде столбцов за каждый час |
| Количество транспортных средств, физические единицы | Значение часовой интенсивности в физических единицах |
| Количество транспортных средств, приведённые единицы | Значение часовой интенсивности в приведенных единицах |
| Средняя скорость движения ТС | Средняя скорость транспорта за каждый час |
| Мгновенная скорость движения ТС 85% обеспеченности | Скорость свободного потока за каждый час |
| Плотность движения ТС | Отношение интенсивности дорожного движения к средней скорости движения ТС на один километр полосы движения (согласно ПП 1379 от 16.11.2018) |
| Уровень обслуживания | Уровень обслуживания дорожного движения, где A - свободное движение, а E и F - критические значения |
| Итоговая за 24 часа | Итоговые значения параметров, представленных в отчете за сутки |
| Пропускная способность, физические ед/ч | Максимальное значение интенсивности движения ТС в одном направлении на определенном участке дороги, в физических единицах (согласно ПП 1379 от 16.11.2018) |
| Пропускная способность, приведённые ед/ч | Максимальное значение интенсивности движения ТС в одном направлении на определенном участке дороги, в приведённые единицах (согласно ПП 1379 от 16.11.2018) |
| Показатель перегруженности | Доля времени, в течение которого на участке дороги сохраняются условия движения, соответствующие неудовлетворительному уровню обслуживания дорожного движения (согласно ПП 1379 от 16.11.2018) |
Отчет "Учет интенсивности ТС и пешеходов на переходе"
Учет интенсивности ТС и пешеходов на переходе - отчет, который предоставляет пользователю данные о составе транспортного потока и количестве пешеходов за выбранный период (закрытый час) и составлен в соответствии с Приказом №114 Министерства транспорта России.

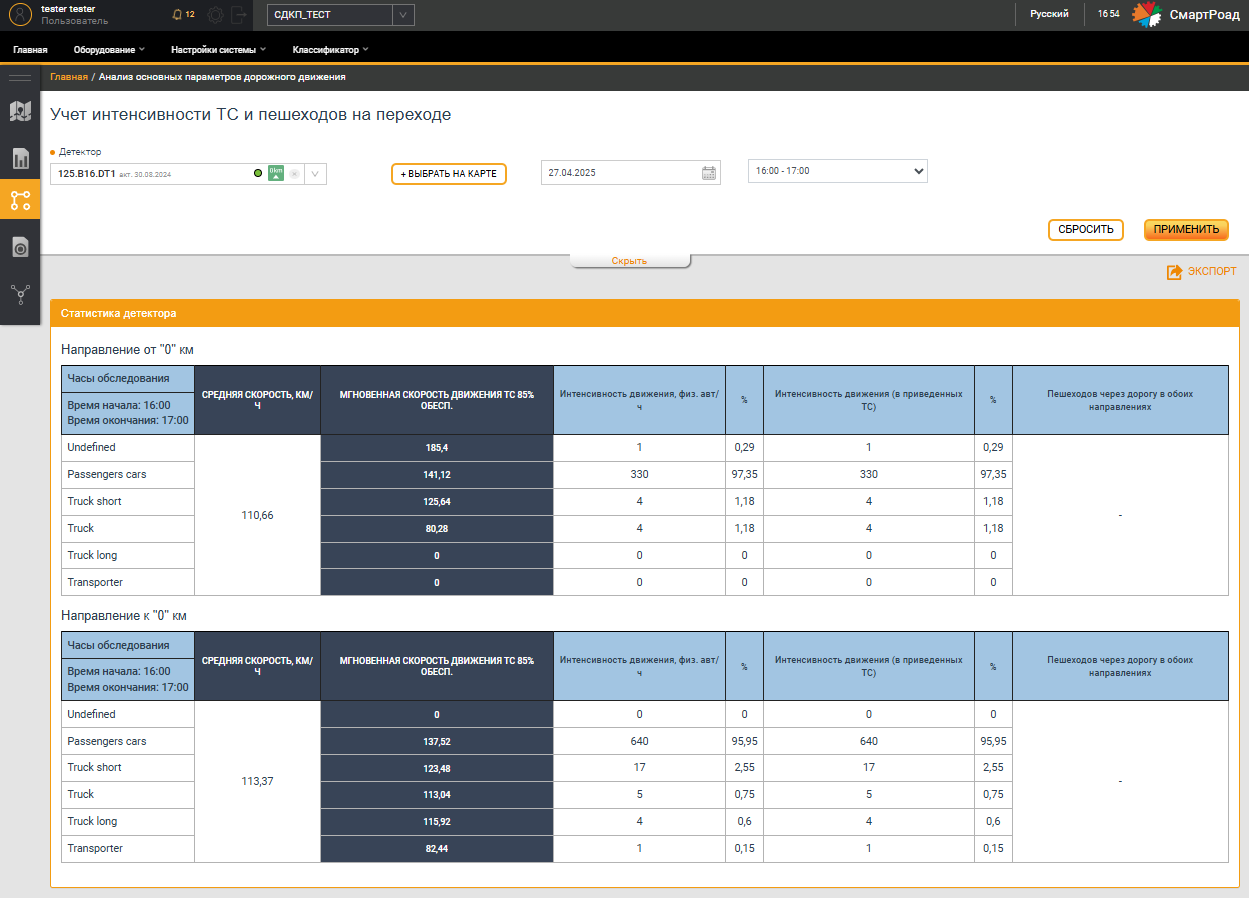

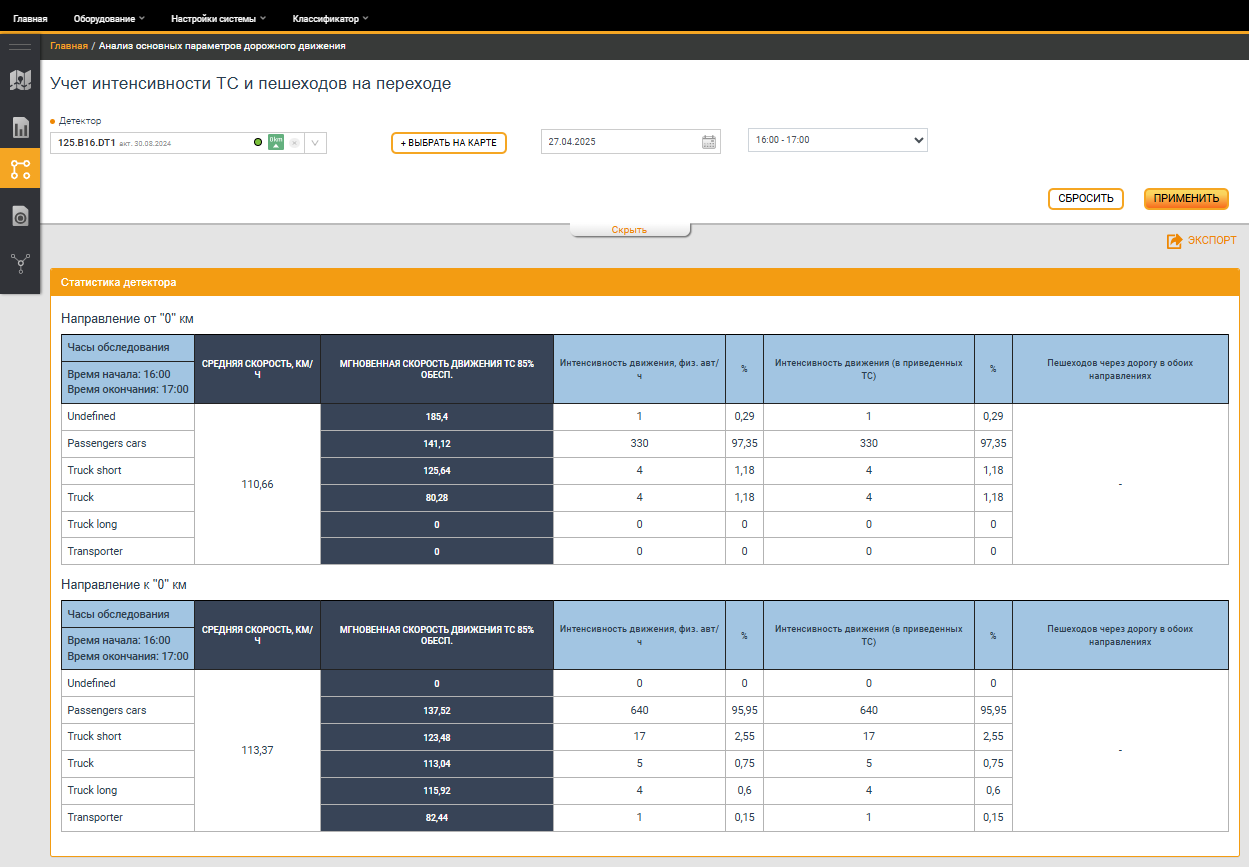

Страница Учет интенсивности ТС и пешеходов на переходе состоит из фильтра для ввода параметров отчета и самого отчета, представленного в табличной форме. Отчет строится по каждому направлению движения в отдельности. Для построения отчета пользователю необходимо заполнить обязательные поля фильтра. В блоке фильтра пользователю предлагается выбрать промежуток времени за выбранную дату длительностью один астрономический час. По умолчанию выбраны прошедшие сутки. Если детектор был создан меньше суток назад, кнопка Применить неактивна. Остальные параметры фильтра на странице Учет интенсивности ТС и пешеходов на переходе аналогичны параметрам фильтра на странице Статистика. Детальный отчет.
Параметры транспортного потока, представленные в таблице отчета Учет интенсивности ТС и пешеходов на переходе, рассчитываются согласно Методике расчета основных параметров транспортного потока.
В следующей таблице приведены параметры табличной части отчета Учет интенсивности ТС и пешеходов на переходе
| Параметр | Описание |
|---|---|
| Часы обследования | Время начала и окончания временного интервала, за который построен отчет |
| Классы ТС | Классы транспортных средств текущего проекта, заданные в разделе Классификатор |
| Интенсивность движения, физ. авт/ч, % | Количество ТС определенного класса и доля от общего числа ТС, проходящих за час в одном направлении на определенном участке дороги |
| Интенсивность движения, прив. авт/ч, % | Количество ТС определенного класса в приведенных единицах и доля от общего числа ТС, проходящих за час в одном направлении на определенном участке дороги |
| Пешеходов через дорогу в обоих направлениях | Количество зафиксированных пешеходов, переходящих дорогу в обоих направлениях на данном участке дороги (для реализации требуется подключение детектора обнаружения пешеходов) |
Отчет "Оценка достоверности данных"
Отчет Оценка достоверности данных предназначен для сравнения фактических (текущих) значений интенсивности движения транспортных средств с типовым значением интенсивности, характерным для выбранного дня и часа. Оценка производится в соответствии с ГОСТ Р 70044-2022.
Страница Оценка достоверности данных представляет собой фильтр для ввода параметров отчета и отчет, представленный в виде диаграмм и графиков по каждому направлению в отдельности.
Для построения отчета пользователю необходимо заполнить обязательные поля фильтра. Параметры фильтра на странице Оценка достоверности данных аналогичны параметрам фильтра на странице Статистика. Детальный отчет.

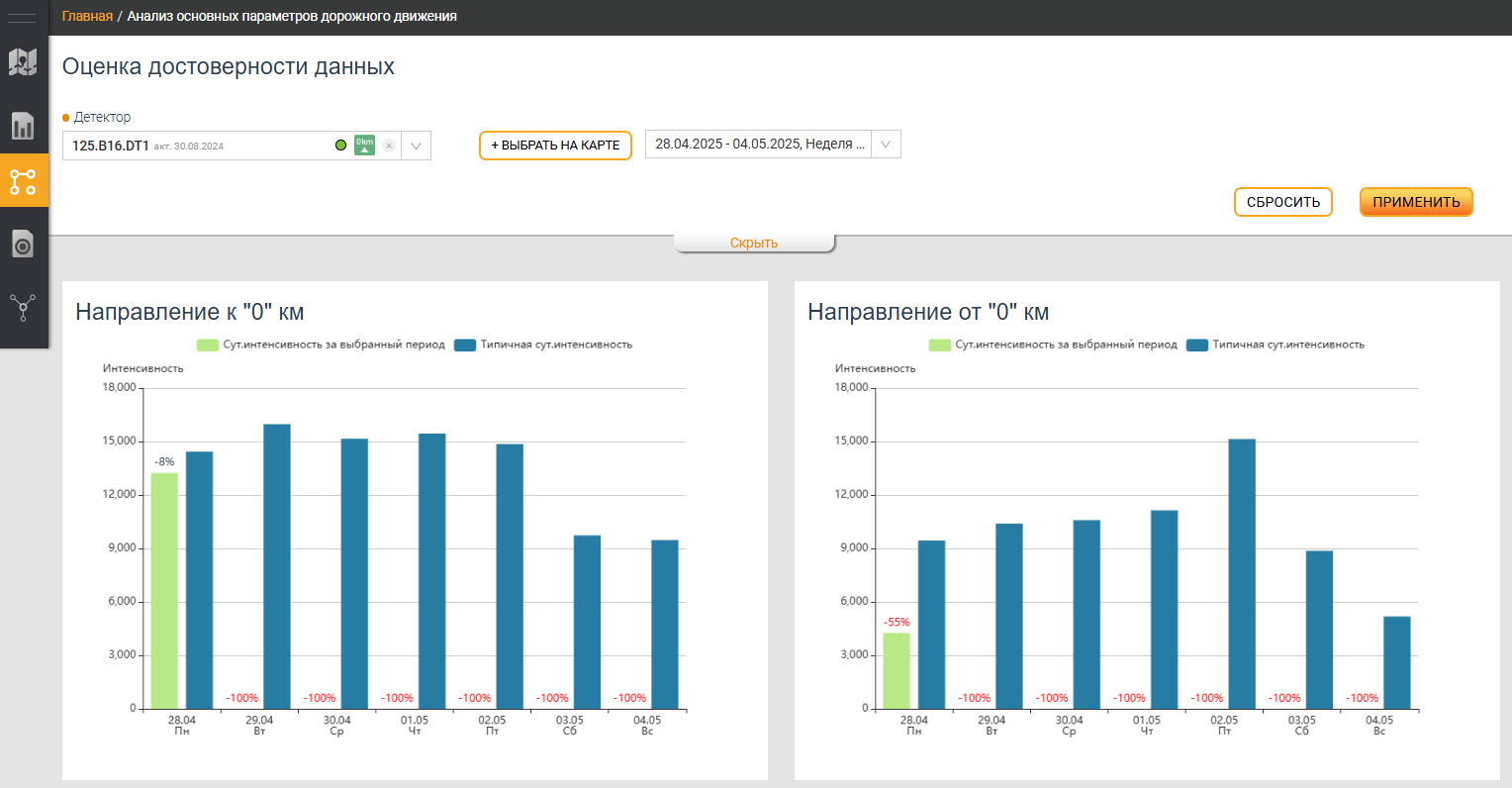

Основным графиком является график сравнения фактической суточной интенсивности по дням недели с типовым значением параметра, представленный в виде столбчатой диаграммы. В качестве периода статистической оценки (для типовых значений) используется интервал, не превышающий трех лет.
Оценка достоверности отображается над столбиком фактических значений суточной интенсивности в виде процентного значения отклонения от типового значения, при этом красным цветом показываются данные, которые считаются недостоверными (отклонение более 50%). На оси Х на столбчатой диаграмме показаны значения дат выбранной недели, а на оси Y – значения суточной интенсивности.

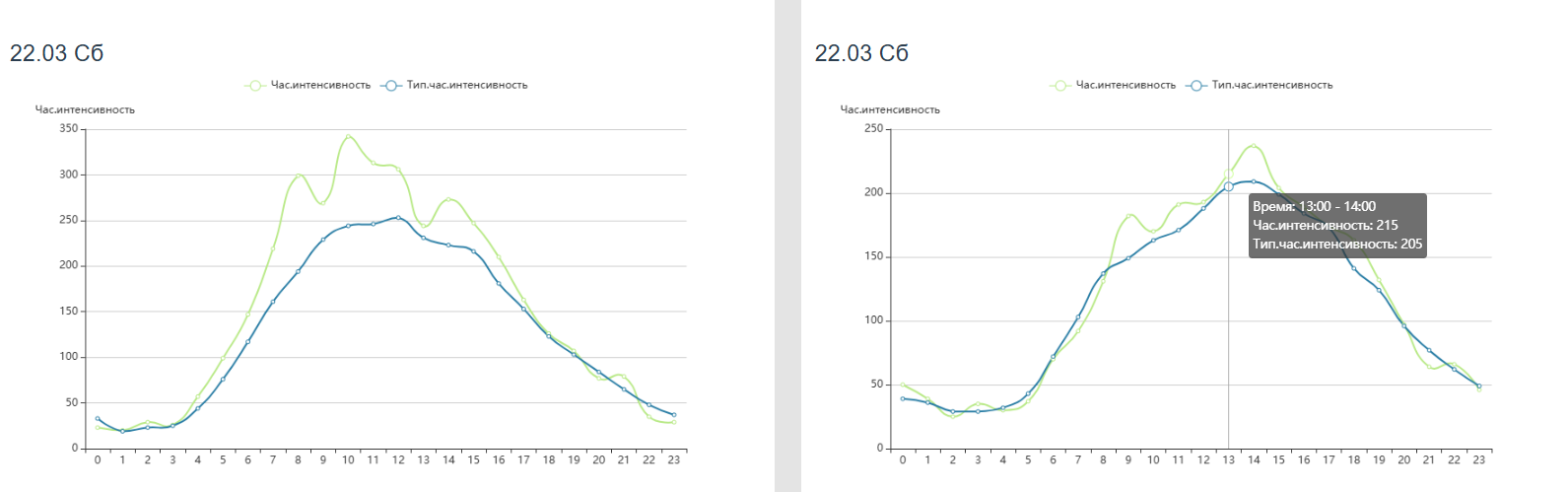

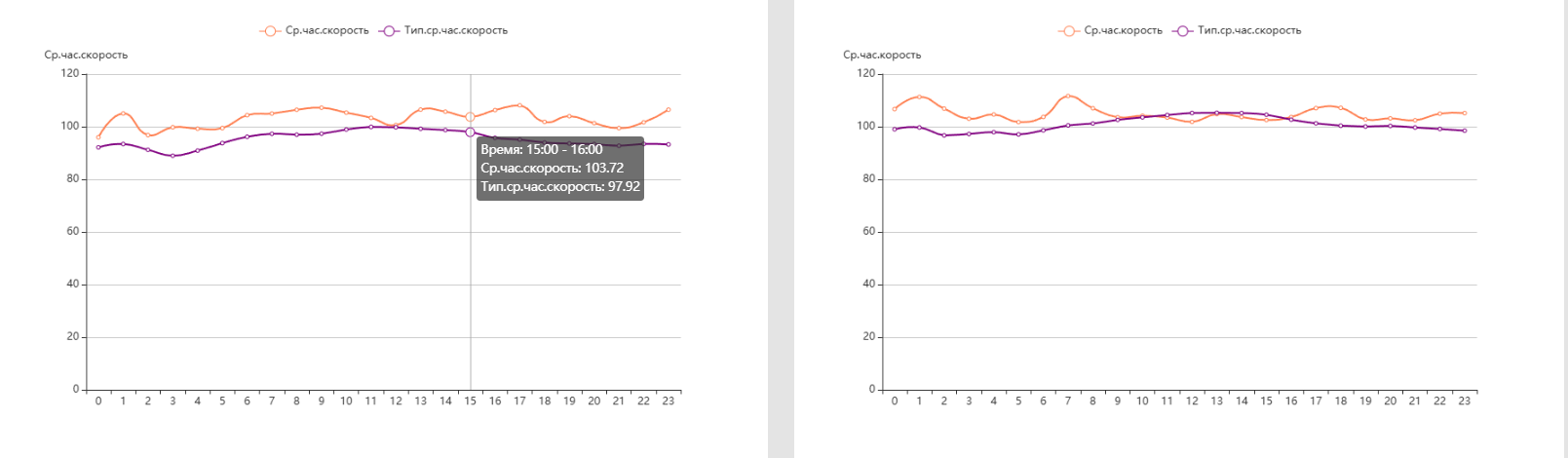

При наведении курсора указателя на столбец дня недели под каждой столбчатой диаграммой появятся два дополнительных графика, отражающих изменение значений часовой интенсивности и скорости движения потока (как фактически наблюдаемые на участке дороги, так и характерные значения дня недели). На графиках изменения значений часовой интенсивности и скорости движения транспортного потока по оси Х отражены значения временных интервалов длительностью 1 час, а по оси Y – значения перечисленных выше параметров транспортного потока (часовой интенсивности и средней скорости).
Графики и диаграммы являются интерактивными элементами. Пользователь может скрыть/показать элементы графиков и диаграмм, нажимая на соответствующую надпись (легенду) над графиком. Возможно масштабирование графиков средней скорости и часовой интенсивности прокруткой колеса мыши. При наведении указателем мыши на контрольные точки графика пользователю отображается дополнительная информация об абсолютных значениях - типовом и фактическом (скорости или интенсивности) в зависимости от графика и дате в виде всплывающей подсказки.
Отчет "Характерные значения для часа и дня недели"

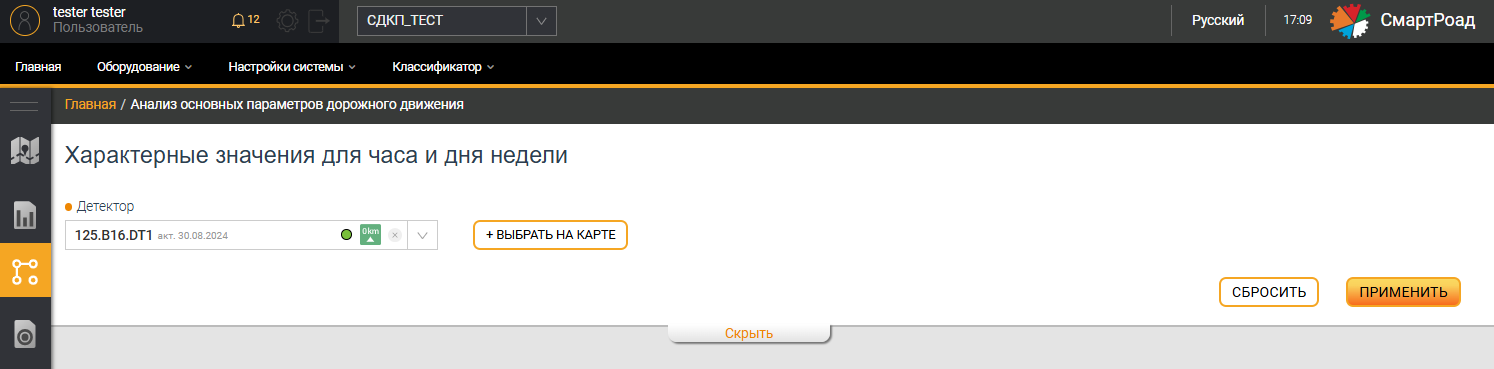

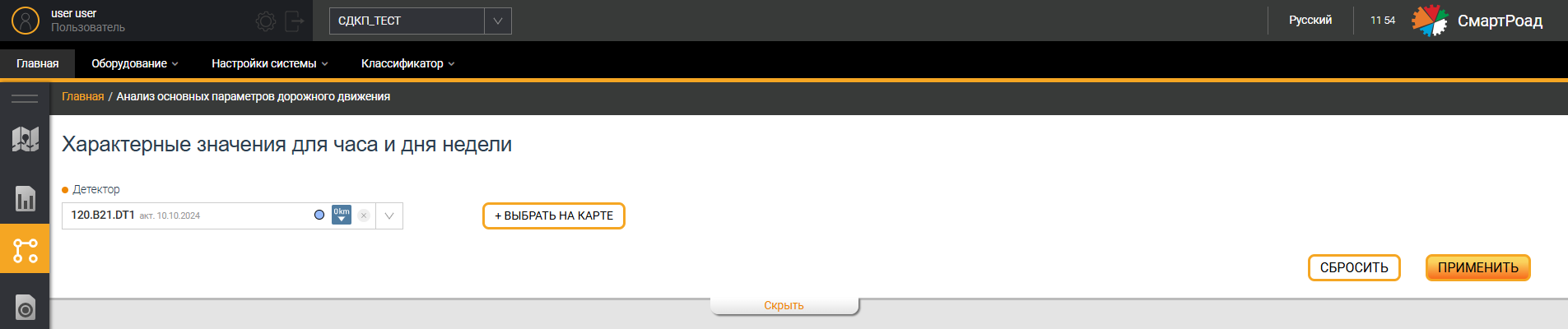

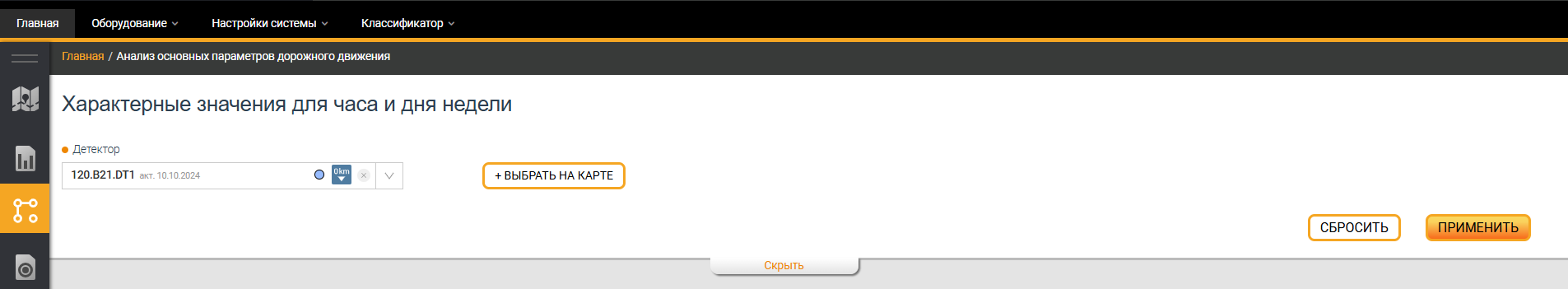

Страница Характерные значения для часа и дня недели состоит из фильтра для ввода параметров отчета и отчета, представленного в виде нескольких таблиц, в которых отражены характерные значения основных параметров транспортного потока, такие как интенсивность в приведенных единицах и интенсивность в физических единицах, средняя скорость транспортного потока, мгновенная скорость движения транспортных средств 85%-ной обеспеченности и плотность движения в каждый час каждого дня недели. Отчет строится для каждого направления движения по отдельности.

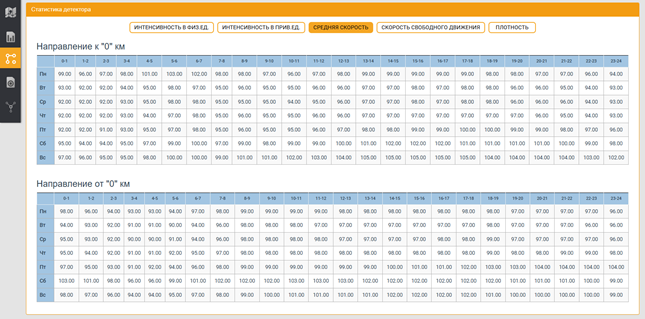

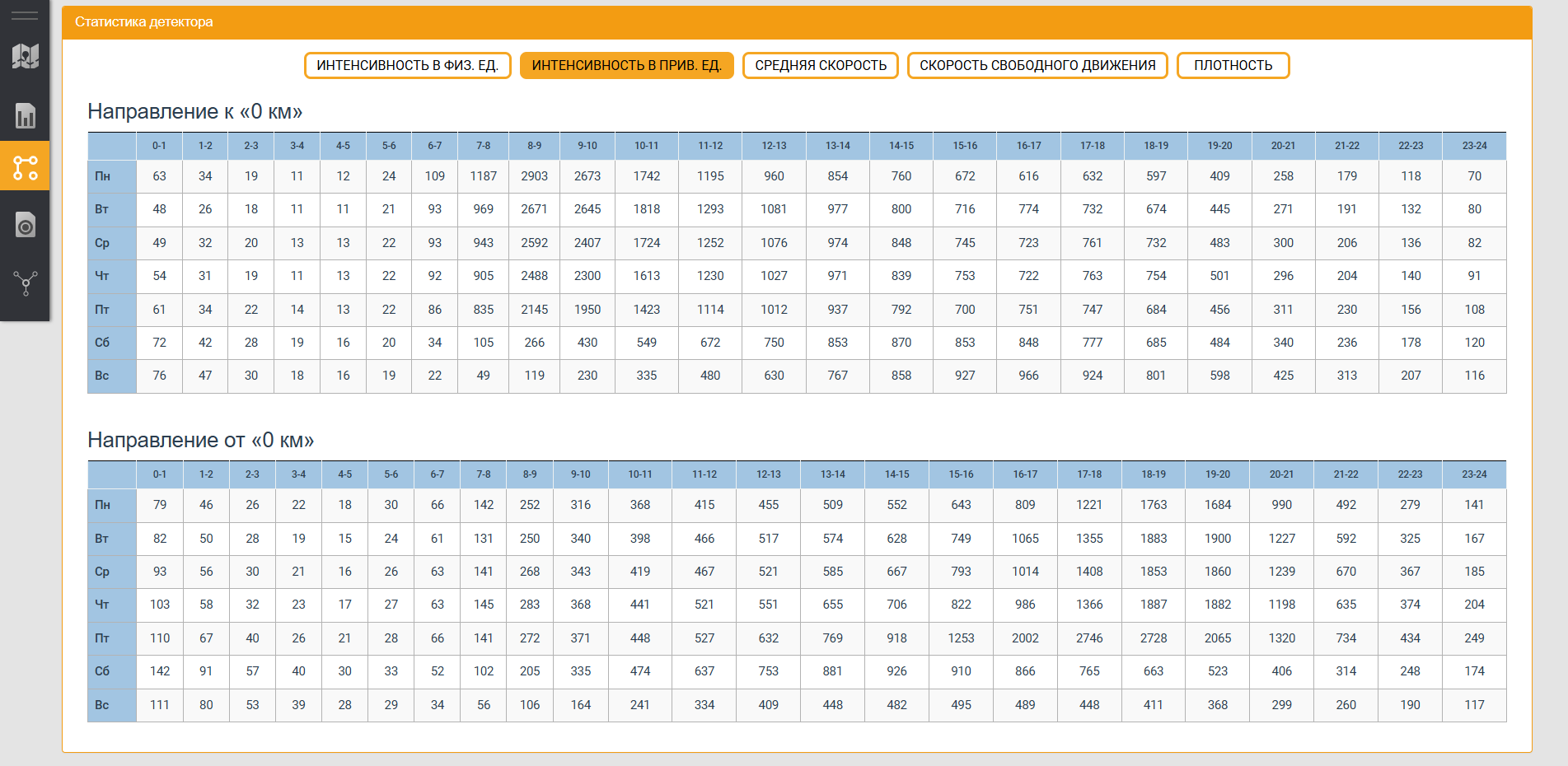

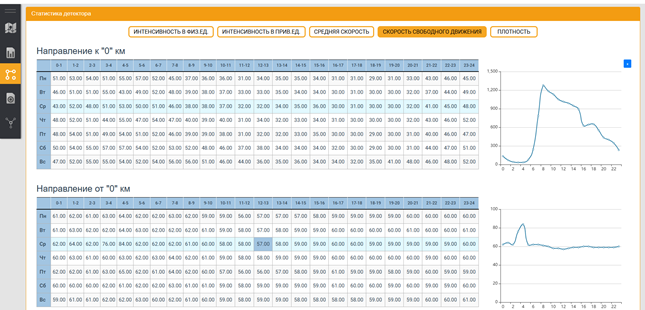

Переключение между таблицами характерных значений осуществляется с помощью вкладок, расположенных над таблицей, параметры фильтра при этом не сбрасываются. При нажатии на строку таблицы справа от нее появятся графики с параметрами. Значения каждого параметра отображаются за выбранный день недели с разбивкой по часу. Выбор дня недели производится по нажатию нажатием на строку, синхронно в каждой таблице.

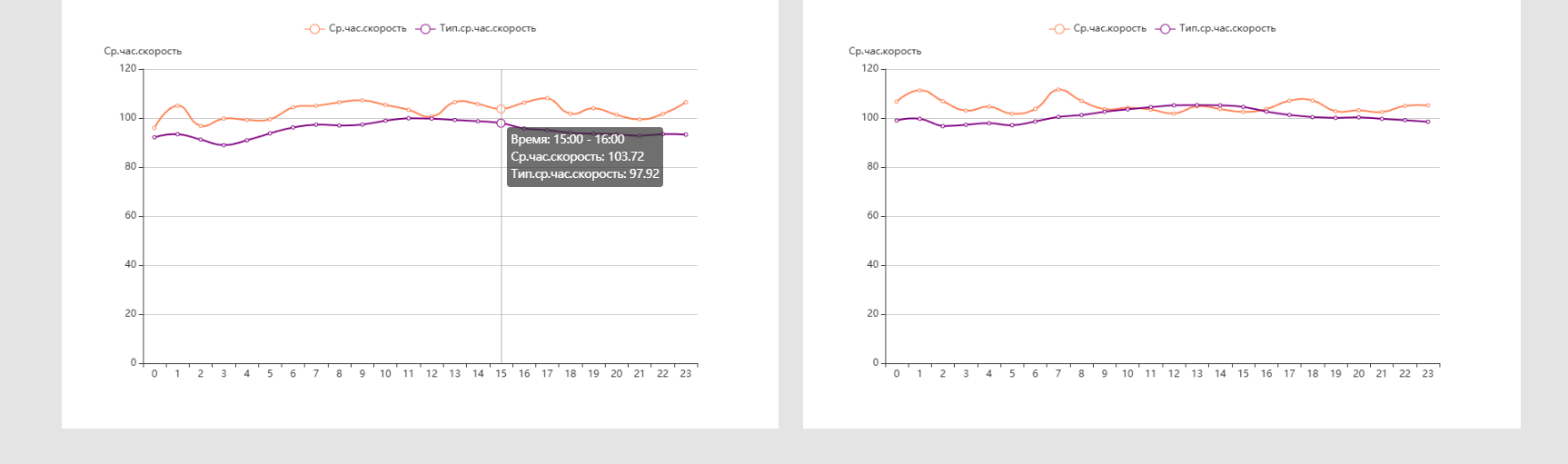

При наведении курсором мыши на значение графика появится всплывающее окно с данными о выбранном значении, а также появляется возможность приблизить или отдалить график. Графики можно скрыть кликом на крестик.
Если детектор был создан меньше суток назад, кнопка «Применить» становится неактивной, отчет не формируется.
Для построения отчета пользователю необходимо заполнить обязательные поля фильтра.
Графический анализ потока

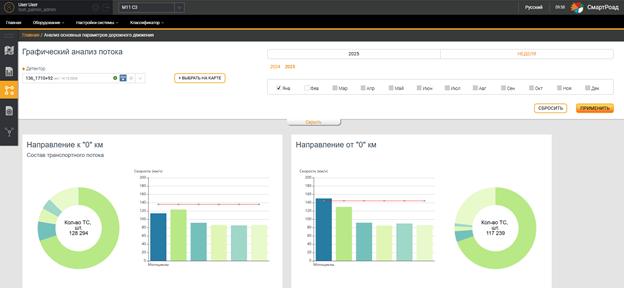

Страница Графический анализ потока состоит из фильтра для ввода параметров отчета и следующих четырех графиков и диаграмм: основная диаграмма транспортного потока, график скорости транспортного потока, график интенсивности в приведенных единицах и график плотности в приведенных единицах на километр полосы движения за выбранный период времени. Графики и диаграммы строятся по каждому направлению движения в отдельности. Для их построения пользователю необходимо заполнить обязательные поля фильтра. Период, за который проводится анализ - 1 день.
Параметры фильтра на странице Графический анализ потока аналогичны параметрам на странице Статистика. Детальный отчет.
Основная диаграмма транспортного потока

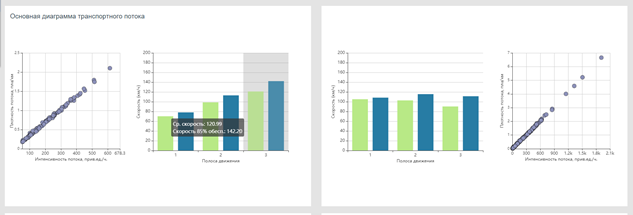

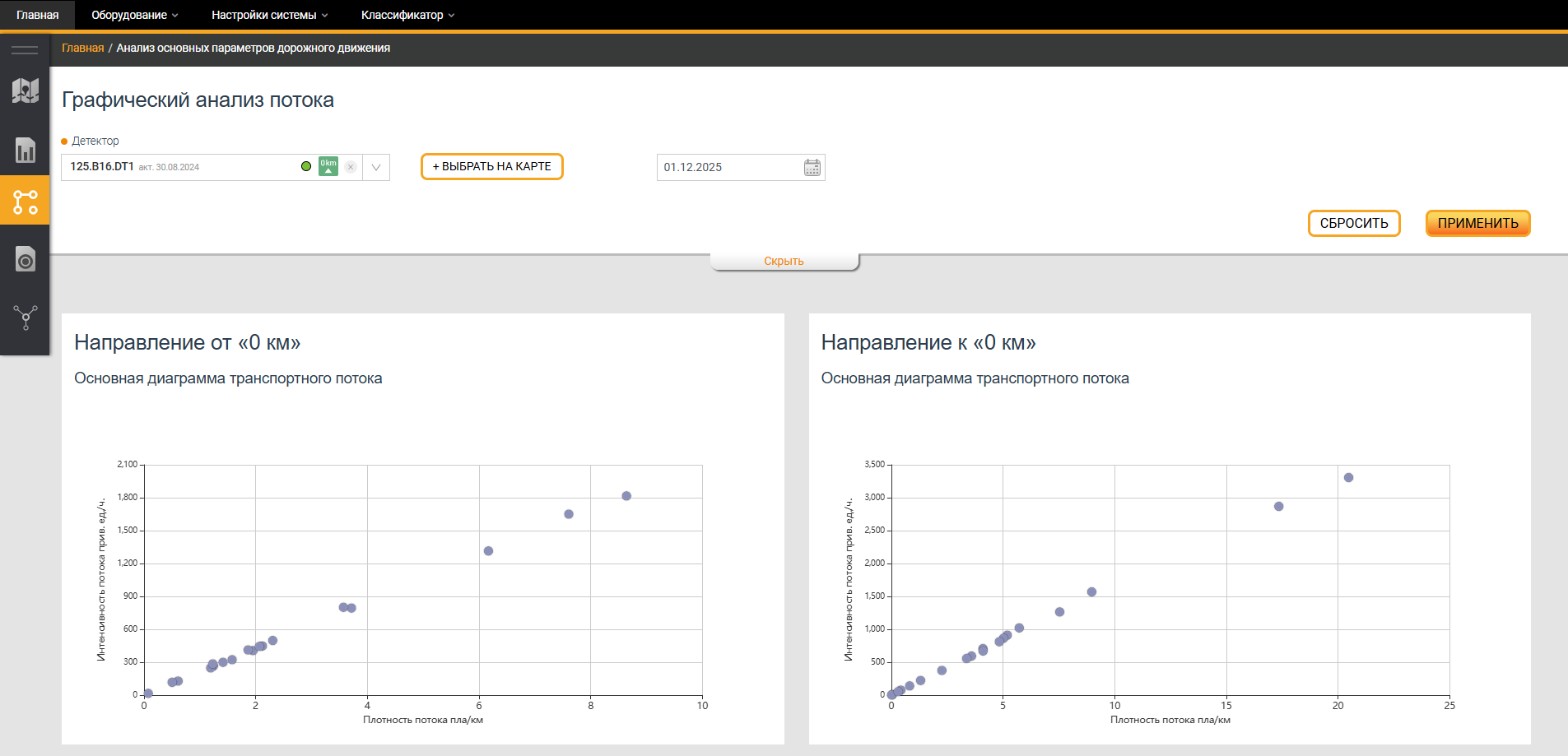

Пузырьковая диаграмма отражает распределение часов загруженности по осям плотности и интенсивности потока. При наведении на точку графика появится всплывающее окно с информацией об интенсивности потока, плотности, средней скорости и дате-времени, в который были зафиксированы эти данные. Возможно масштабирование пузырьковой диаграммы по осям Х и Y.
График скорости транспортного потока

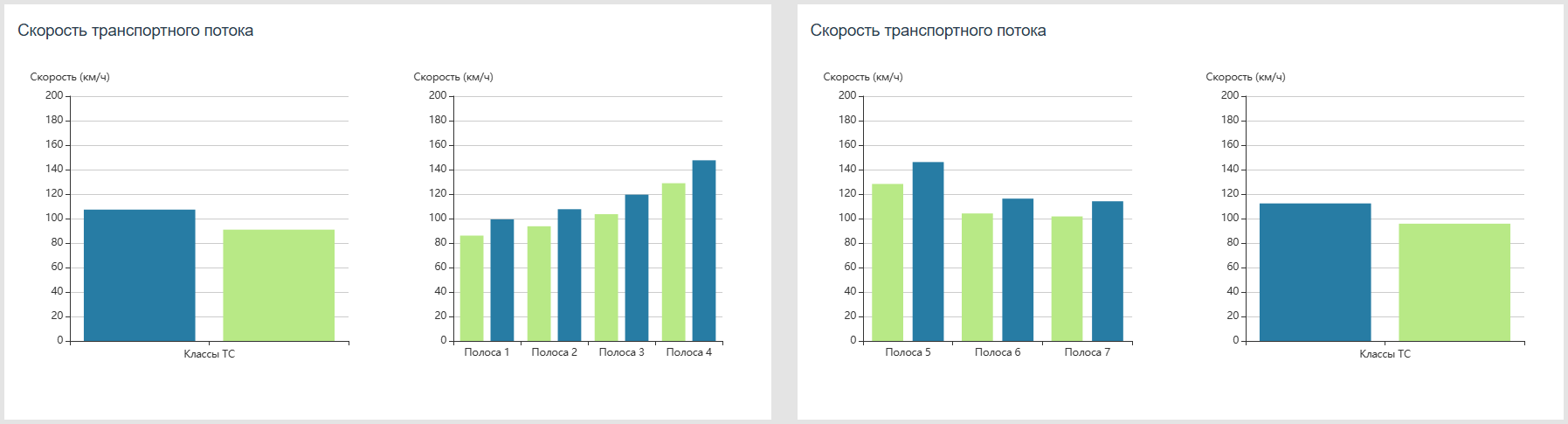

Раздел состоит из 2 столбчатых диаграмм: диаграммы средней скорости для каждого из классов ТС в потоке и диаграммы сравнения средней скорости и скорости 85%-ной обеспеченности по полосам движения в км/ч. При наведении на столбцы диаграмм появится всплывающее окно с точными цифрами приведенных значений и названиями классов ТС.

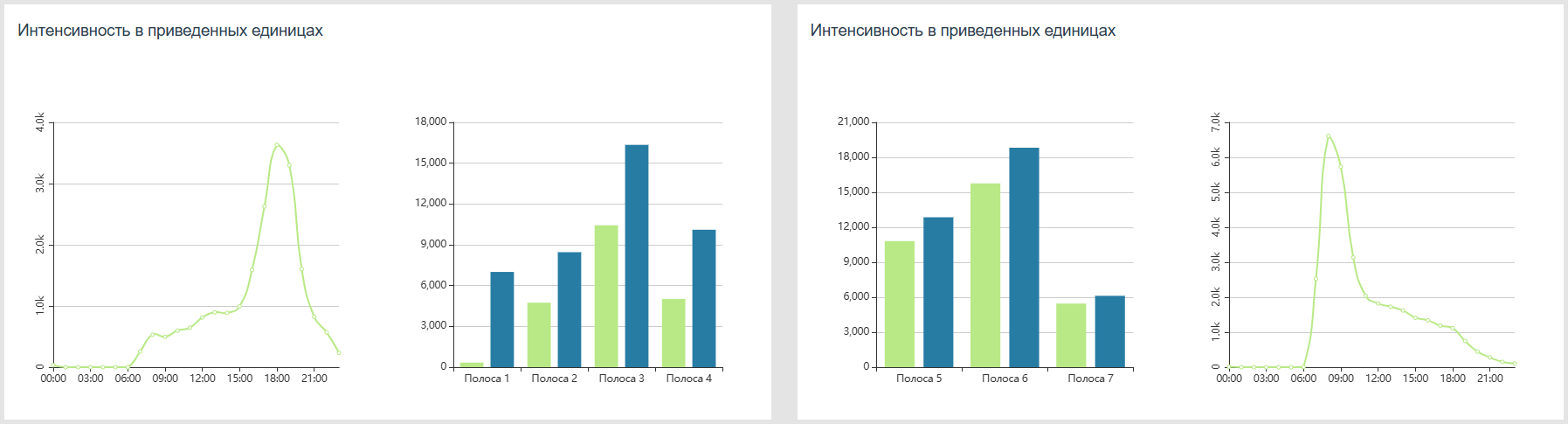

График интенсивности в приведенных единицах

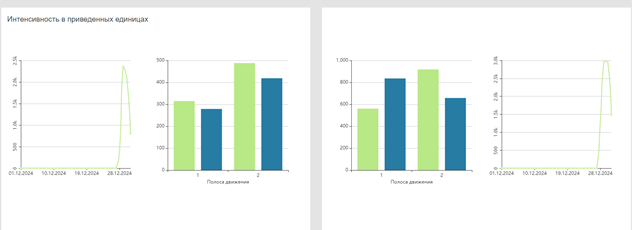

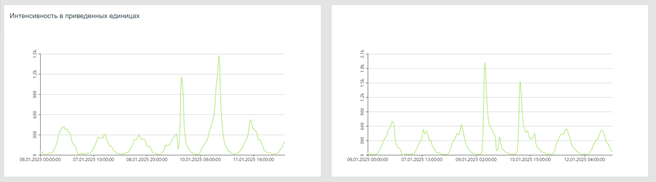

Раздел состоит из 2 графиков: линейная диаграмма интенсивности, отражающая интенсивность в каждый час анализируемого дня и столбчатой диаграммы со сравнением зафиксированной интенсивности с максимальной зафиксированной интенсивностью за весь период наблюдения для каждой полосы движения. Интенсивность считается в приведенных единицах в час. При наведении на контрольную точку либо на столбцы графика отображается подсказка с точными цифрами приведенных значений и временем в данной точке графика. Масштабирование линейного графика осуществляется прокрутом колёсика мыши.

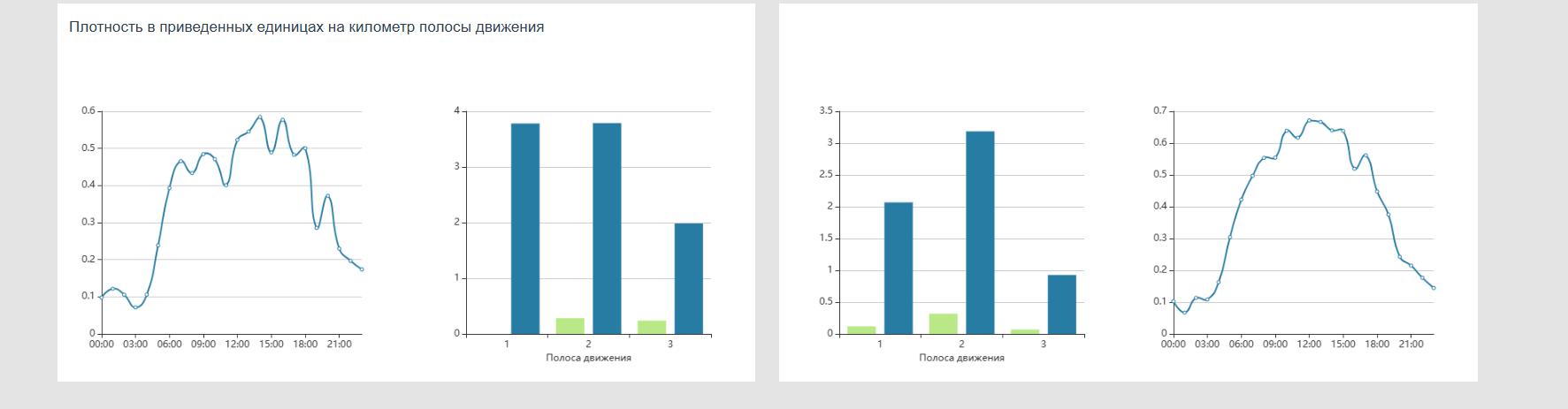

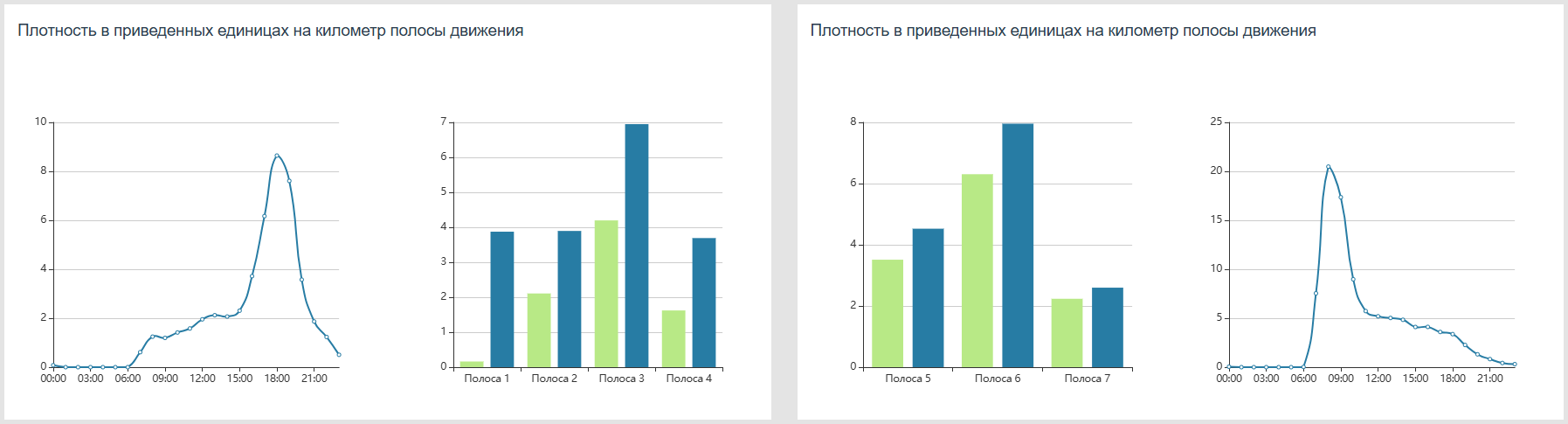

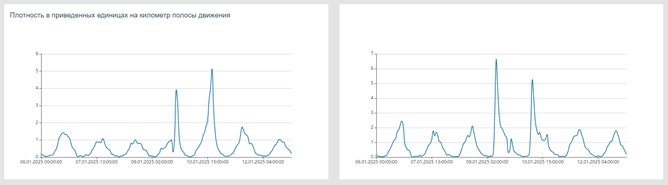

График плотности в приведенных единицах
Раздел состоит из 2 графиков: линейная диаграмма плотности, отражающая плотность в каждый час анализируемого дня и столбчатой диаграммы со сравнением зафиксированной плотности с максимальной зафиксированной плотностью за весь период наблюдения для каждой полосы движения. Плотность считается в приведенных единицах на километр полосы движения в час. При наведении на контрольную точку либо на столбцы графика отображается подсказка с точными цифрами приведенных значений и временем в данной точке графика. Масштабирование линейного графика осуществляется прокрутом колёсика мыши.
Экспорт отчетов модуля основных параметров дорожного движения
Отчеты можно выгрузить во внешние файлы в формате XLSX. Для выгрузки отчета необходимо, чтобы Система завершила его формирование. Выгрузка производится с помощью кнопки Экспорт, расположенной справа, над графической частью отчета. Табличная часть отчета Среднегодовая суточная интенсивность отличается от документа для экспорта на внешний носитель (отчет в форме приложений Г и Д можно выгрузить в формате XLSX по отдельности для соответствия исходному нормативному документу).
